bonjour a tous,

apres Mario et Francois, a moi de presenter un nouveau projet
qui comme le dit le titre est plus qu'en cours...
moi, quand je bosse...je bosse, j'ai la tete dedans et ne pense a rien
d'autre, ni a prendre des photos, ni a faire un quelconque post...
(rassurez vous j'ai fait des photos Mr. Green , vous allez pouvoir vous rincer l'oeuil)

donc tout a commence par une trouvaille, en faisant le menage dans mon atelier
jeter meme d'innombrables chutes de bois et de planches, je suis tombe sur
de bonnes chutes de ces plans de travail en bois massif (du hetre exactement)
dont on se sert pour les cuisines. c'est extremement dense et lourd. en plus y'a
interet a avoir une scie bien affutee, (a dents larges) sinon grosse fumee garantie
(si c'est pas meme carrement un debut d'incendie)
j'ai de suite eu l'idee de m'en servir pour un projet de Lenco, et surtout mettre en pratique
de nombreuses idees en veille.
j'ai donc tout decouper de maniere a assembler une caisse, une boite sans fond.
pas question de faire ca avec des vis ou autre, j'ai fait des encastrements entre
parois, colles et sous presse.
a partir de la, comme ca faisait un peu trop...boite, une premiere vieille idee enfouie est ressortie:
separer la partie platine de la partie bras, donc faire 2 boites! une grande presque carre, et une petite
rectangulaire pour le bras. j'ai tout betement encore une fois couper la premiere boite en deux Shocked
mais pour des raisons comprehensibles de reglage et de stabilite, coupler malgre tout les 2 boites
(je ne parle pas de socle encore #violon# )
j'ai fait un raccord avec du tube d'acier trempe, 3 tubes exactement, colle a l'araldite,
en laissant une petite separation.
apres assemblement, cela manquait encore de cachet, je trouvais de plus que le socle
n'etait pas bien haut. j'ai retrouve du chene massif, decouper des bandes, et fait un cadre,
sous le socle assemble, colle et visse, mais encore une fois avec un jour entre les deux.
les bords ont ete arrondis et 4 couches de vernis mat/satine.
je precise que l'interieur a ete double avec du CP colle et visse
et voila ce que cela donne..et en video en plus
http://www.sendspace.com/file/god0uf
Revenir en haut
Publicité






MessagePosté le: Dim 12 Sep - 15:05 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Dim 12 Sep - 15:09 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

euh...la suite plus tard... Mr. Green
Revenir en haut
Bartaba
*Membre *
*Membre *

Hors ligne

Inscrit le: 04 Mar 2009
Messages: 616
Localisation: La isla bonita
Prénom: Christian
Langue 1: fr
Langue 2: en
Langue 3: nl
Langue 4: pt

MessagePosté le: Dim 12 Sep - 15:25 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

Qu'est-ce que ce serait si tu n'en avais pas marre du DIY... Mr. Green
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Dim 12 Sep - 19:23 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

Bartaba a écrit:
Qu'est-ce que ce serait si tu n'en avais pas marre du DIY... Mr. Green
Very Happy  excellent Christian !

bon encore un petit coup pour aujourd'hui... Wink

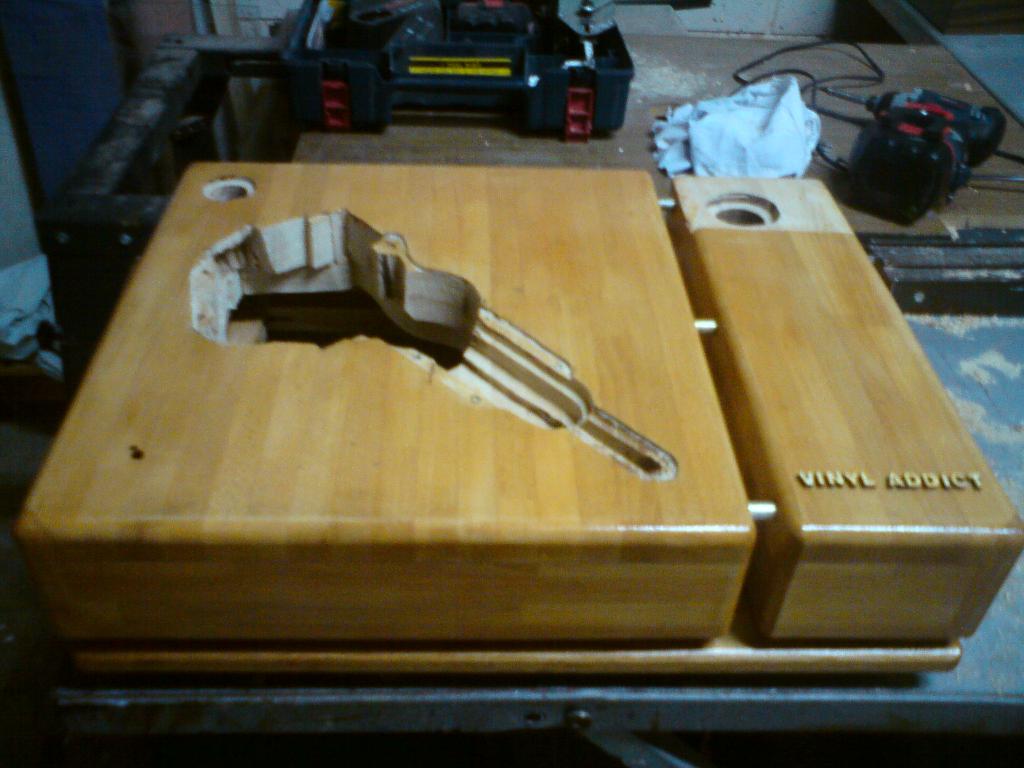

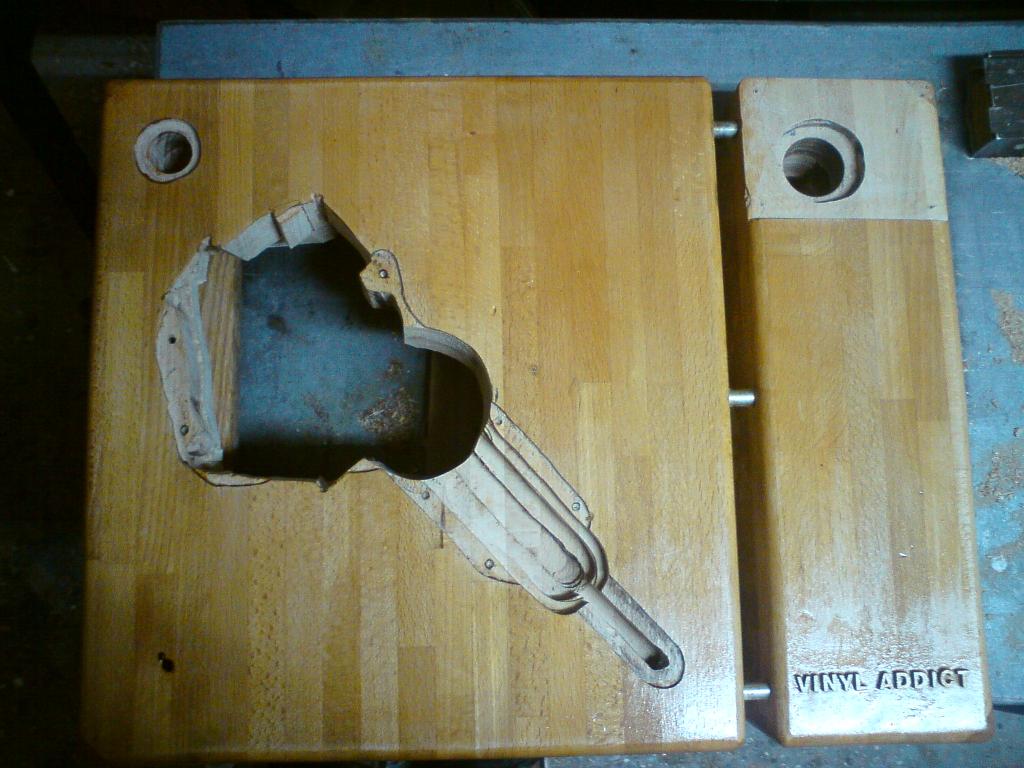

apres l'envers...l'endroit, bien avance...mais j'avais prevenu
la on voit bien les 2 parties assemblees avec les tiges d'acier.
sinon,en ce qui concerne toutes les decoupes, les trous quoi... wondering
la grande du moteur et du palier, est particuliere, il est vrai que ca ne ressemble
plus a la fameuse decoupe du socle DIY.
mais je l'expliquerai en son temps....

le tout petit trou a gauche, c'est l'inter M/A, type plaque PTP, j'ai meme trouve dans mon
fourbi, un poussoir trop fort!  tout mignon. vous avez bien compris que fini les tringleries, ressorts
et tout le bastringue. un peu a l'image du nouveau projet de Francois, j'ai garde le strict
necessaire. on y reviendra...
quand aux 2 trous en haut, a droite et a gauche, ce sont les puits des 2 futurs bras.
deuxieme idee enfouie, j'aime les platines multi-bras, d'une part, et d'autre part j'ai une autre platine
Thorens qui commencait a m'encombrer, comme je vais ecouter avec 2 cellules, le tour est joue... Razz
donc que Lenco, ca vous fait plaisir hein ???? bravo

enfin les petites lettres, avant qu'on me le demande, j'avais achete ca pour autre chose, et il m'en restait
et comme je suis tombe sur l'idee sur Vinyl Engine il me semble, et comme j'ai un cote tres Art Deco
j'ai fait ma version a moi.
voili, voilou pour aujourd'hui...
bow
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Lun 13 Sep - 09:20 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

Salut Robert !!

Ca se présente bien Shocked ! TRES bien même! Okay . Belle réalisation jusque là bravo , mais je te préviens les difficultés ne font que commencer. Le diable est dans le détail.... Mais comme tu omets toute mécanique suisse compliquée, cela sera moins dur je pense ... Wink

Le semi-découplage platine, support bras est super comme solution !!!

Vivement la suite !! fête

A+
Mario
_________________
Mario
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Lun 13 Sep - 16:47 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

merci mario,

et Francois alors il me congratule pas *muet*

bon a ce niveau la platoche est presque terminee.
alors explications de la grosse decoupe centrale, en parcourant la toile
et surtout a la recherche de la Lenco Arturo Salvatore Shocked , je suis tombe
sur ca:

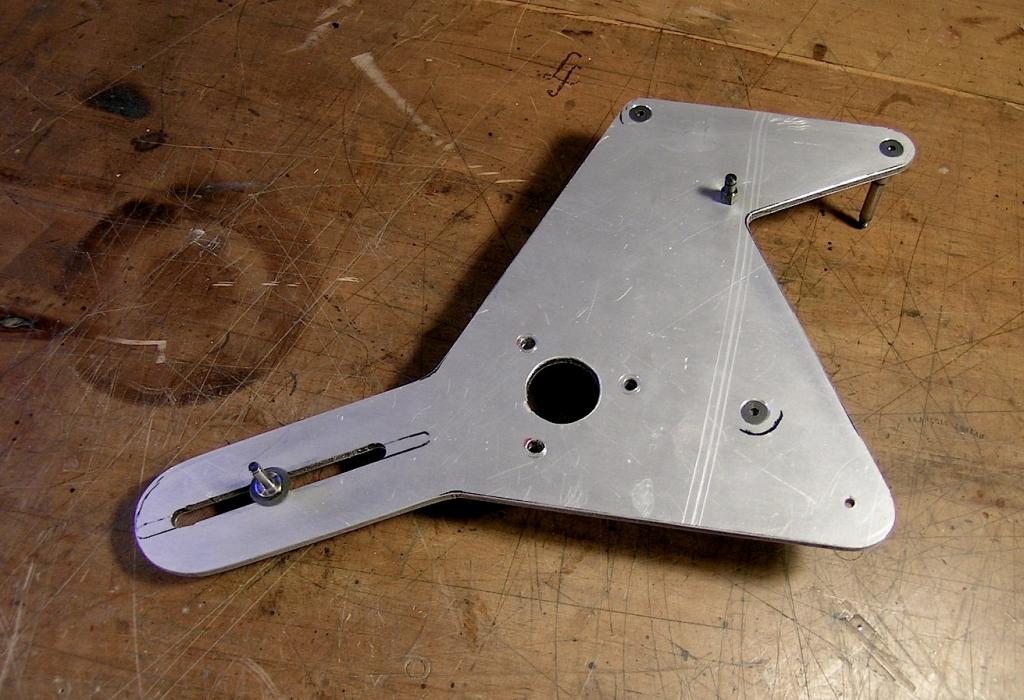

c'est le chassis moteur et tringlerie reduit a sa plus simple expression. je crois que c'est ca
qu'a fait Jean Nantais a Salvatore, et voila comment l'idee a germee.decouper au maximum
le chassis presque au bord du moteur, du palier et de la tirette des vitesses. en fait laisser

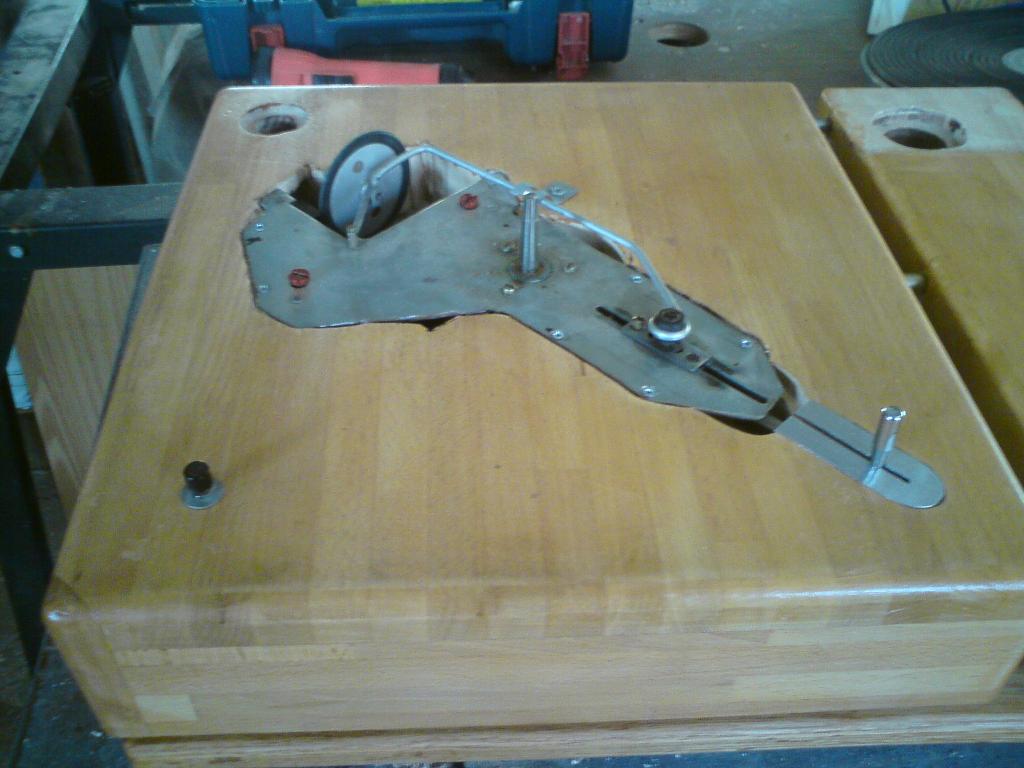

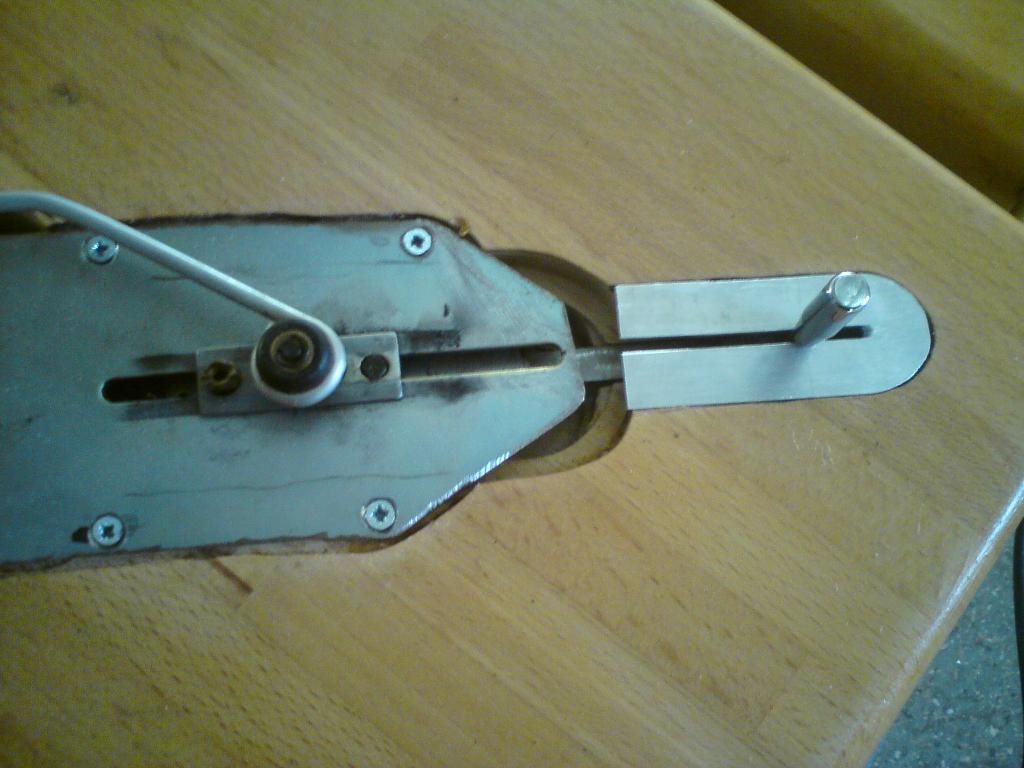

juste un petit bord d'1cm pour fixer le tout. plateau pose on ne voit rien trop fort!
j'ai encastre le tout a fleur et voila ce que ca donne

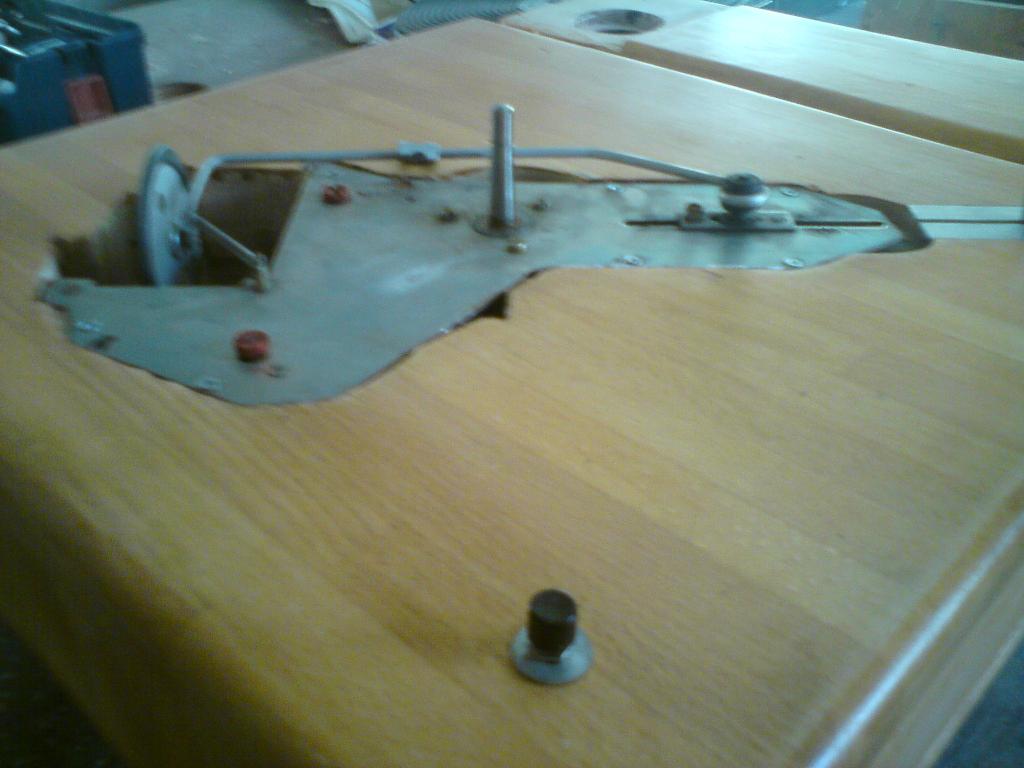

la petite manette reglage vitesse est de la recup, tout betement l'enjoliveur d'un levier de lift.
visse sur une longue vis qui depasse. quand la vitesse est au poil. je vis le bitonio qui bloque tout.

euh...a suivre.... Mr. Green
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Lun 13 Sep - 17:02 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

une question en passant...sous la platine, vous metteriez des pointes ou des pieds massifs?

hats off
Revenir en haut
Bartaba
*Membre *
*Membre *

Hors ligne

Inscrit le: 04 Mar 2009
Messages: 616
Localisation: La isla bonita
Prénom: Christian
Langue 1: fr
Langue 2: en
Langue 3: nl
Langue 4: pt

MessagePosté le: Lun 13 Sep - 17:04 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

Je sens que Mario va te répondre "Les deux, mon général"... Smile
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Lun 13 Sep - 17:32 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

zigomard a écrit:
une question en passant...sous la platine, vous metteriez des pointes ou des pieds massifs? hats off



Les deux, mon général ... Mr. Green   Wink

Robert, la découpe max et l'encastrage du restant du châssis c'est une bonne idée car même vissée à plat par 13 vis la plaque acier présente des résonances autour des parties creuses ou se trouve le moteur. Je pense que ta solution réduit cela.

A propos : Je pense l'image que tu nous a présenté montre un PTP (de Peter sur LH) réduit au max. J'ai lu qu'il peut livrer aussi seulement l'ilôt moteur sur demande expresse.
hats off
_________________
Mario
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Lun 13 Sep - 19:47 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

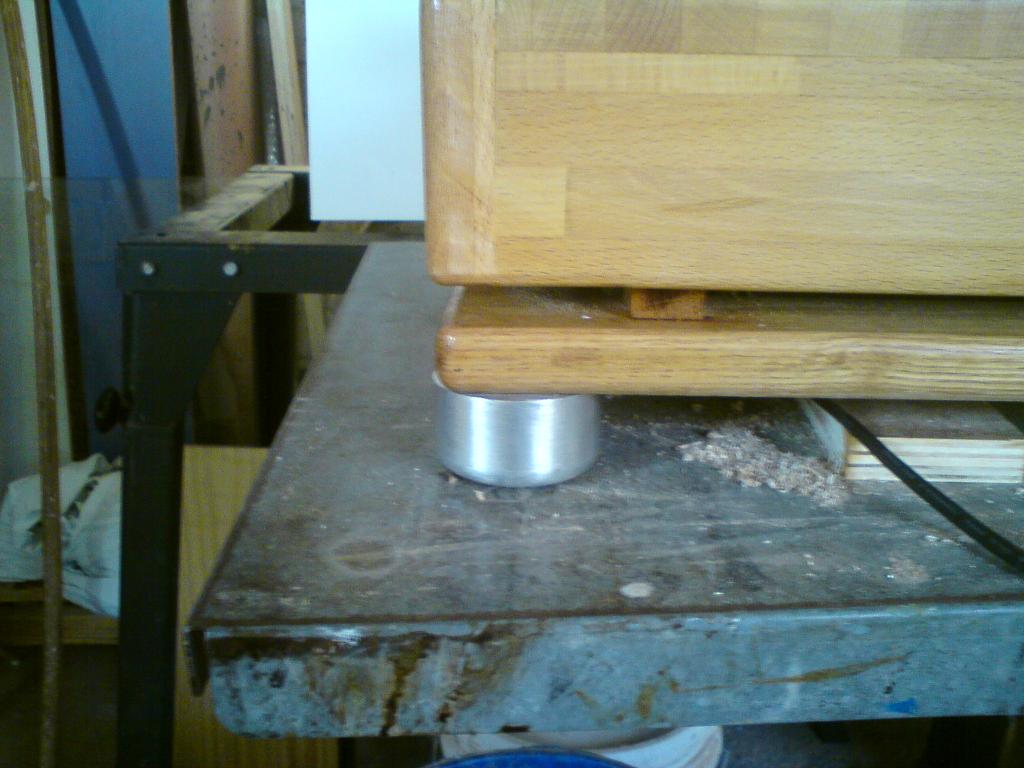

une petite photo de simul des pieds dit massif.
ils ne sont pas encore pose, je voulais juste voir ce que cela rendait.
je les avaient fait tourner pour autre chose (c'est de l'alu -archi- massif)
et puis ma foi, je sais pas trop....mais comme vous me conseillez ca+les cones...


bon alors vous en pensez quoi, toujours pareil..les deux mon general Smile
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Mar 14 Sep - 06:49 (2010)    Sujet du message: nouveau projet....presque termine! Répondre en citant

zigomard a écrit:
merci mario,

et Francois alors il me congratule pas *muet*

Robert,

J'espère que tu ne fais pas tout ça seulement pour recevoir mes félicitations Rolling Eyes Wink

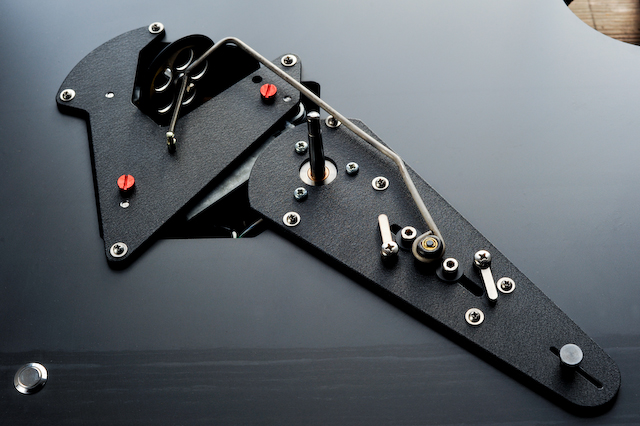

Tiens, pour info, voilà ce que j'avais construit encore à l'époque de LL:
