Les transformateurs: théorie et pratique.
Aller à la page: 1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    Lenco Référence Index du Forum -> Le chaînon manquant -> Rayon bricolage.
Sujet précédent :: Sujet suivant
Auteur Message
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 12:31 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Bon c'est hors sujet, comment procède t-on pour savoir la valeur primaire sur un tranfo de sortie  Question

Franz
Revenir en haut
Publicité






MessagePosté le: Sam 19 Juin - 12:31 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Sam 19 Juin - 16:18 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
Bon c'est hors sujet, comment procède t-on pour savoir la valeur primaire sur un tranfo de sortie  Question

Franz


mmmmh... quelle valeur?

---
Piero
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 19:33 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

C'est ça le hic  Sad ce n'est pas marqué dessus.

Franz
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Sam 19 Juin - 20:50 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
C'est ça le hic  Sad ce n'est pas marqué dessus.

Franz


Ok...

Pour l'inductance du primaire on peut employer un pont (Maxwell), et pour le rapport Zp/Zs un pont de Wheatstone alimenté par une tension alternatif (1000Hz, pour exemple): on branche une résistance connue à le secondaire (disons 4-20 ohm) et on mesure ensuite (avec la résistance branchée) l'impedance du primaire Zp. Le rapport impedance mesurée/résistance connue est le rapport Zp/Zs.

S'il on a seulement un multimètre on peut mesurer - à peu près - le rapport Zp/Zs... on branche la résistance connue à le secondaire et une tension alternatif à le primaire (30-50V par le réseau, pour exemple). On mesure la tension au primaire (Up) et à le secondaire (Us). Le rapport Zp/Zs est donné par la formule (Up/Us)2.

Pour mesurer l'inductance en absence d'un pont il y a des petits appareils, pas trop chers (handheld LCR meters).

---
Piero
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 21:00 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Tu peux me faire un schéma  Cool

Franz
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Sam 19 Juin - 21:54 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
Tu peux me faire un schéma  Cool

Franz

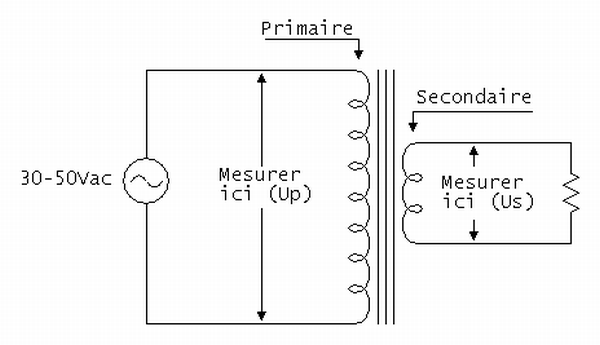

Pour mesurer le rapport Zp/Zs avec le multimètre? Voilà:



---
Piero
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 22:22 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Merci Piero pour le schéma, ça marche avec 12V  Question

Franz
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 22:34 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Piero sur mon 807se j'ai un transfo de 6K , une sortie 4 ohm et 8 ohm, mon HP 16 ohm est branché sur le 8 ohm, est ce que j'ai toujours 6K au primaire  Question

Franz
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Sam 19 Juin - 22:50 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
Merci Piero pour le schéma, ça marche avec 12V  Question

Franz


Oui, naturellement.
Avec 12V alternatif et un transformateur 5000 ohm/8 ohm, pour exemple, on aura environ un demi-volt au secondaire.

Ce méthode n'est pas trop précis, mais c'est mieux que rien... Wink

---
Piero
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Sam 19 Juin - 22:58 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
Piero sur mon 807se j'ai un transfo de 6K , une sortie 4 ohm et 8 ohm, mon HP 16 ohm est branché sur le 8 ohm, est ce que j'ai toujours 6K au primaire  Question

Franz


Non, tu as 12k.

---
Piero
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Sam 19 Juin - 23:07 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Et si je branche le 4ohm à la masse et le 8 ohm sur le HP de 16 ohm ça me donne quoi  Question

Franz
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Dim 20 Juin - 00:14 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

807SE a écrit:
Et si je branche le 4ohm à la masse et le 8 ohm sur le HP de 16 ohm ça me donne quoi  Question

Franz


96k, si je ne me trompe pas...

---
Piero
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 20 Juin - 00:27 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Gatto Murr a écrit:
807SE a écrit:
Et si je branche le 4ohm à la masse et le 8 ohm sur le HP de 16 ohm ça me donne quoi  Question

Franz


96k, si je ne me trompe pas...

---
Piero
C'est encore pire Sad 12K pour une 807 en mode triode c'est beaucoup trop Question

Franz
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 20 Juin - 00:59 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Oui Franz, t'es pas dans les clous, c'est sur.

Je ne sais pas ce que cela occasionne sur la lampe, si c'est un facteur d'usure ou pas.

Sinon, cela sonne comment?


C'est bien ce que je pensai, un transfo te donne un rapport de transformation.
Sur la fiche de l'Audax que François a mis dans le sujet Darling, on le voit très bien.
Donc, le transfo que j'ai vu me conviendrai pour le Darling (SE 3Kohm/8ohm) et pour Franz aussi (SE 6Kohm/15ohm)
Quel est la puissance de sortie en SE mode triode de la 807?

VHH

ps: j'ai divisé le sujet.
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 20 Juin - 01:14 (2010)    Sujet du message: Les transformateurs: théorie et pratique. Répondre en citant

Avec 6K  1.1W  Mr. Green très musical j'ai du mal à écouter autre chose  •rock•

Franz
