MessagePosté le: Sam 14 Mar - 09:58 (2009)    Sujet du message: bras diy Répondre en citant

Bonjour à tous
Petit nouveau sur le forum , j'ai en cours le projet de refaire le bras de ma L75 ( je réutilise l'axe vertical : le tube et les 2 roulements) pour quelque chose de léger qui me permette d'utiliser une ortofon M 20e super .J'avais vu sur LL un debat particulièrement intéressant mené par Francois sur les notions de masses dynamiques et statiques .
Pourriez vous m'éclairer sur le sujet ?
Bravo encore pour ce forum francais !
_________________
Jean-Pierre
Revenir en haut
Publicité






MessagePosté le: Sam 14 Mar - 09:58 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Sam 14 Mar - 10:07 (2009)    Sujet du message: Re: bras diy Répondre en citant

calaboussen a écrit:
Bonjour à tous
Petit nouveau sur le forum , j'ai en cours le projet de refaire le bras de ma L75 ( je réutilise l'axe vertical : le tube et les 2 roulements) pour quelque chose de léger qui me permette d'utiliser une ortofon M 20e super .J'avais vu sur LL un debat particulièrement intéressant mené par Francois sur les notions de masses dynamiques et statiques .
Pourriez vous m'éclairer sur le sujet ?
Bravo encore pour ce forum francais !


Salut calaboussen....drôle de prénom... Rolling Eyes ....... (p'têt ton "vrai" prénom dans ta signature Question )

Je ne suis pas sûr qu'il faille modifier grand chose au bras L75 pour qu'il fonctionne avec une Ortofon SuperOM20...chez moi, ça marchait avec une SuperOM30 Wink

Mais avec un peu de patience, tu/vous aurez la traduction de l'article en question Cool

hats off
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Dim 15 Mar - 08:32 (2009)    Sujet du message: bras diy Répondre en citant

Merci François ,
Tutoyons nous !
Non,non pas une cellule OM mais une M20e super qui necessite un bras ultra light je crois.
Le remplacement du bras d'origine est une necessité malheureusement ( pelure du revetement inox du tube , vés nazes ...) et puis j'aime le challenge .

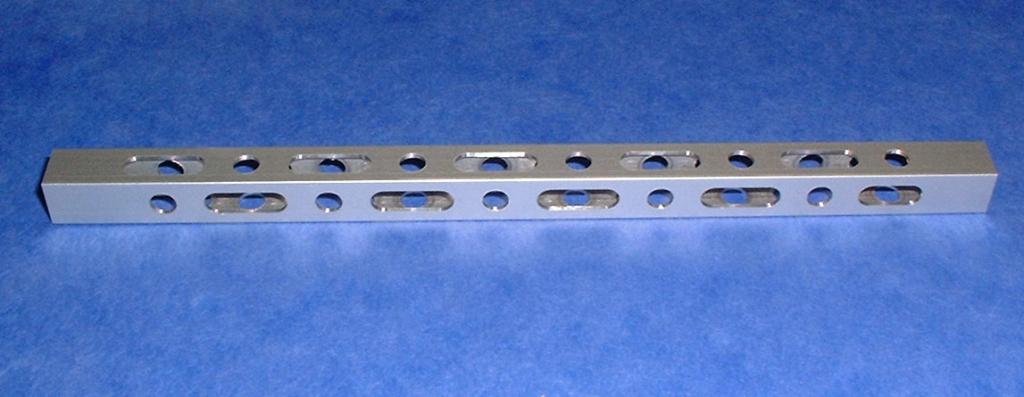

Le travail a déjà commencé et je suis un peu effrayé par la légèreté : en gardant les cotes d'origine  j'utilise un tube carré alu 10x10x1 allégé par perçages ,porte cellule plexiglas,pivot (axe horizontal)en plexiglas équipé de 2 roulements 5x2,5x2 .Je garde l'axe vertival d'origine debarassé de la partie supérieure plastique (celle qui porte les fameux vés )pour une interface collée inox équipé de 2 vis pointeau M4 .J'étudie actuellement la meilleure liaison possible avec le contre-poids .Je garde le syteme d'anti-skating d'origine .
Je fais des photos dès que j'ai un peu de temps elles vaudront mieux que les discours !
Jean Pierre
  bow
_________________
Jean-Pierre
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Mar 17 Mar - 19:28 (2009)    Sujet du message: bras diy Répondre en citant

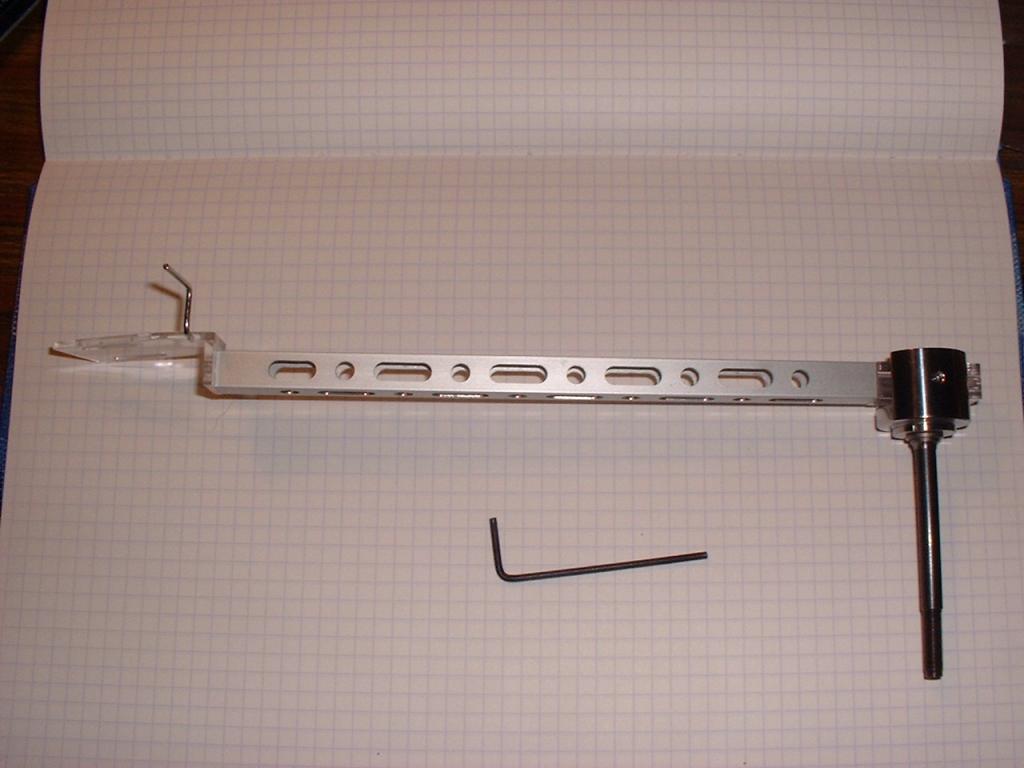

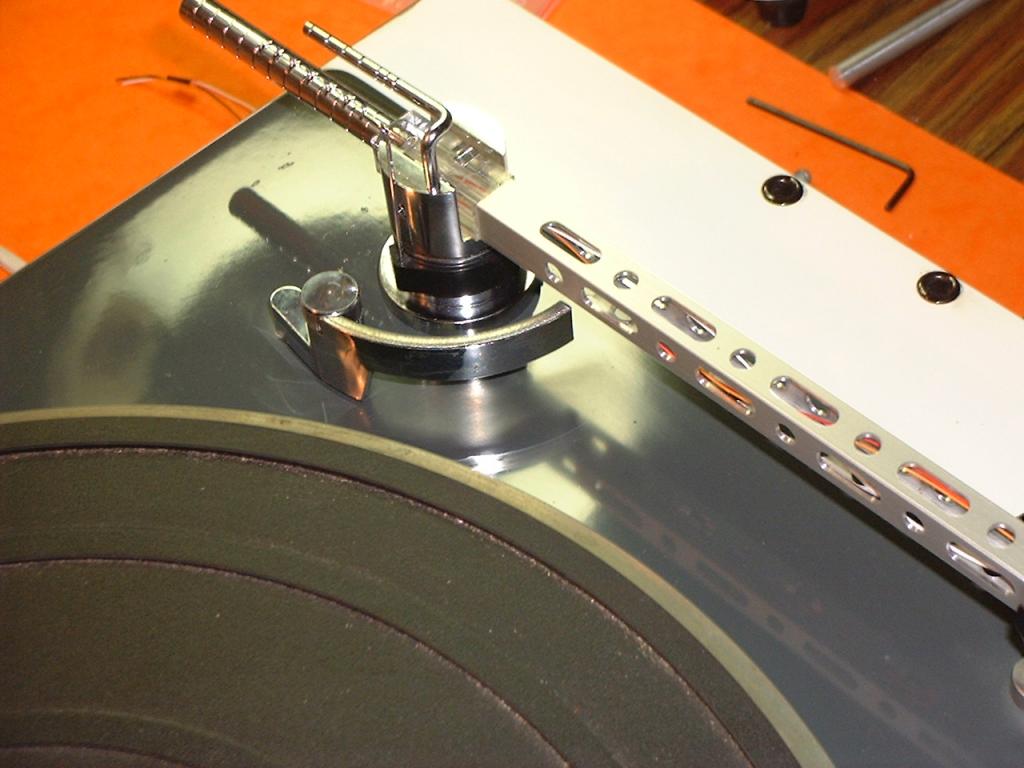

 voilà les photos:



Merci d'avance pour les conseils et / ou commentaires de votre part : je ne suis pas un grand spécialiste de la L75 , il sagit d'une récupération dont le bras a été maltraité et que je voudrais faire revivre (avec votre aide si vous le permettez !)
Jean Pierre
_________________
Jean-Pierre
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Mar 17 Mar - 21:26 (2009)    Sujet du message: bras diy Répondre en citant

Salut Jean-Pierre,

Très intéressant ton projet!

Il existe aussi la possibilité d'utiliser un tube en carbon comme ici http://www.carbon-team.de/nocache/Karbonrohr Sichtoptik CFK-Rohre carbonfiber tubes,w13497.htm, le site est en allemand mais en paginant tu verras beaucoup de variantes. En plus c'est pas cher !

Pour la partie arrière du bras, là ou sera monté le contre-poids tu pourrais essaier de coupler les deux parties du tube avec une barrette métallique enrobée de caoutchouc. Ce serait une attache rigide et le caoutchouc découple l'arrière du bras. Mais cela c'est la théorie  Rolling Eyes  , idée à essayer ...
As-tu usiné toutes les pièces toi-même? Cool  Sinon ou les as-tu achetées ? Cela m'intéresse afin de rebâtir un bras L75 en version 12 pouces Razz

Bien à toi  hats off

Mario
_________________
Mario
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Mer 18 Mar - 09:44 (2009)    Sujet du message: bras diy Répondre en citant

Salut Mario,
Oui le carbone est une solution intéressante (poids/rigidité) mais j'ai bien peu d'expérience dans son usinage. Par contre l'alu oui de plus il me  permettais un positionnement relativement précis du porte cellule ( parallelisme du plan d'appui de la cellule par rapport a l'axe horizontal -les 2 roulements - et du plateau).
L'interface "élastique" bras/contrepoids mérite réflexion en effet .Elle semble pourtant abandonnée dans certains cas ...???
Oui , j'usine tout moi meme (en temps masqué ,n'en parles pas à mon employeur !)
Jean Pierre
_________________
Jean-Pierre
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Mer 18 Mar - 10:09 (2009)    Sujet du message: bras diy Répondre en citant

calaboussen a écrit:
Salut Mario,
Oui le carbone est une solution intéressante (poids/rigidité) mais j'ai bien peu d'expérience dans son usinage. Par contre l'alu oui de plus il me  permettais un positionnement relativement précis du porte cellule ( parallelisme du plan d'appui de la cellule par rapport a l'axe horizontal -les 2 roulements - et du plateau).
L'interface "élastique" bras/contrepoids mérite réflexion en effet .Elle semble pourtant abandonnée dans certains cas ...???
Oui , j'usine tout moi meme (en temps masqué ,n'en parles pas à mon employeur !)
Jean Pierre


Jean Pierre,

Joli travail Okay

La fibre de carbone est une vraie cochonnerie à travailler NO!
Bon, si tu dois juste couper un tube, ça va, mais avec la scie à métaux Exclamation

hats off
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Mer 18 Mar - 12:42 (2009)    Sujet du message: bras diy Répondre en citant

Merci François, très touché quand on voit la qualité de ton travail !
Oui je m'en doutais un peu , il m'est arrivé de travailler du CVR (composite verre résine ), je ne te raconte pas l'état des outils (et de mes poumons aussi peut etre !!! )
Comme tu l'as précisé l'emploi d'un tube carbone impose simplement une mise de longueur ! C'est une affaire de choix qui est déterminante pour le reste des éléments qui composent le bras .
C'est un bras de Shick qui équipe ta ,maintenant célèbre, Jane non ? Son contrepoids est il en contact direct avec le bras si oui est-ce possible parce que fixé à l'extérieur de la platine ?
Jean Pierre
_________________
Jean-Pierre
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Mer 18 Mar - 13:06 (2009)    Sujet du message: bras diy Répondre en citant

calaboussen a écrit:
Merci François, très touché quand on voit la qualité de ton travail !

bow

Citation:
C'est un bras de Shick qui équipe ta ,maintenant célèbre, Jane non ? Son contrepoids est il en contact direct avec le bras si oui est-ce possible parce que fixé à l'extérieur de la platine ?

Oui, c'est un Schick.
Après avoir utilisé pendant un moment le contrepoids d'origine qui est serré sur le tube avec une vis, sur les conseils de Joseph ESMILLA, j'ai fait réaliser un contrepoids en bronze (meilleur que le laiton) qui n'est plus en contact avec le tube que par des Orings, en somme découplé.....Et je préfère et de loin le son avec le contrepoids découplé.
Bon, vu la taille d'un 12", ça serait difficile de le monter sur le châssis Wink
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Mer 18 Mar - 13:28 (2009)    Sujet du message: bras diy Répondre en citant

François,
Idea  Excellent Exclamation Exclamation , je pensais justement rainurer la prolongation alu que j'envisage ( diametre 6 ) pour y monter 2 bagues R sur lesquelles pourront coulisser le contre poids . Lumière !
J'imagine que le montage est sufisemment "serré" pour ne pas monter de vis de blocage et "libre" pour les réglages . Mais dans ton cas c'est le contre poids qui est équipé des fameuses bagues ? Auquel cas c'est , à n'en pas douter, un joli travail de tour !!!
Okay
Jean Pierre
hats off
_________________
Jean-Pierre
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Mer 18 Mar - 17:25 (2009)    Sujet du message: bras diy Répondre en citant

calaboussen a écrit:
François,

J'imagine que le montage est sufisemment "serré" pour ne pas monter de vis de blocage et "libre" pour les réglages

Les réglages, c'est un fois pour toutes, donc pas de souci de ce côté, mais oui, ça tient bien mais pas de problème pour régler.

Citation:
Mais dans ton cas c'est le contre poids qui est équipé des fameuses bagues ? Auquel cas c'est , à n'en pas douter, un joli travail de tour !!!
Okay

Il y a dans la régions quelques petites entreprises de mécanique de précision qui travaillent plutôt bien Cool
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

MessagePosté le: Mer 18 Mar - 18:06 (2009)    Sujet du message: bras diy Répondre en citant

François,
La région a plutot bonne sinon très bonne réputation en effet .
Je verrai à l'atelier si je peux mettre la main sur un outil à rainurer intérieur , il faut faire avec ce que l'on a et très vite si possible .Dès que tu bricoles un peu on dirait que çà se sent .Tu te retrouves avec un paquet de curieux qui posent plein de questions quand ce n'est pas le boss...
Bon, je dois la mettre "en veilleuse" un moment , ma charmante épouse me tanne le lard Twisted Evil : il faut que je range mon atelier , je viens de vendre ma maison et démennager .J'ai un lumbago et nous vivons quasiment dans les cartons qu'il fut enjamber en permnence....
La semaine prochaine sera l'occasion de faire d'autres photos de la progression , je l'espère.
Merci en tous cas de ton tuyau sur les bagues R
SUPER hats off
Jean Pierre
_________________
Jean-Pierre
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

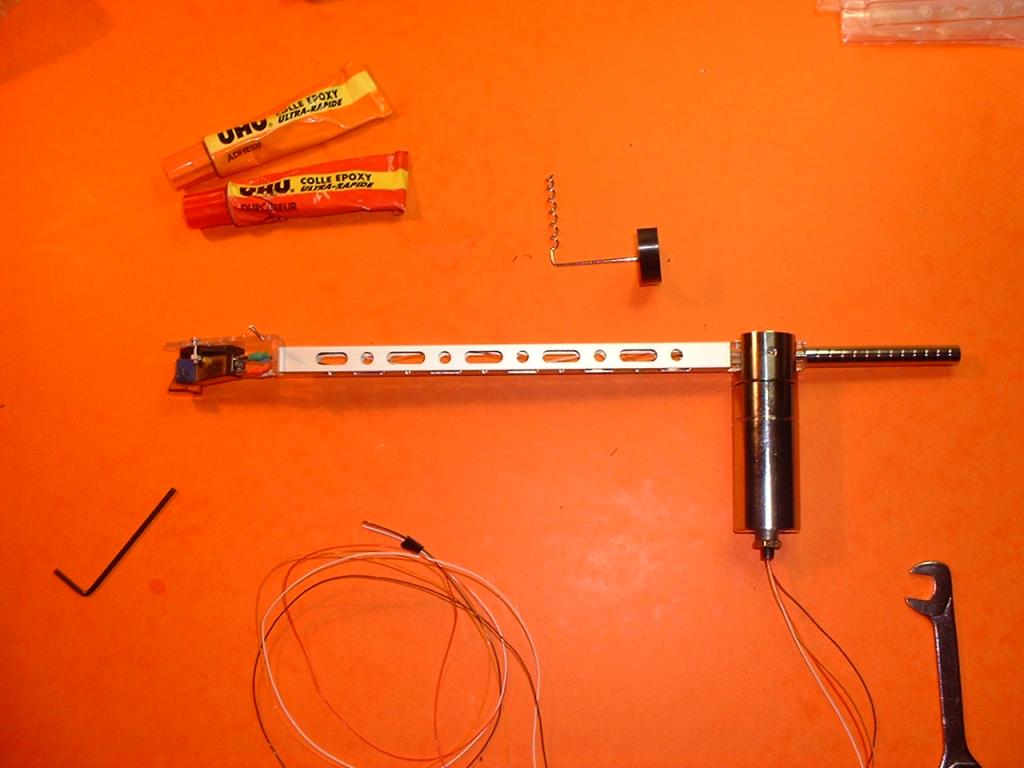

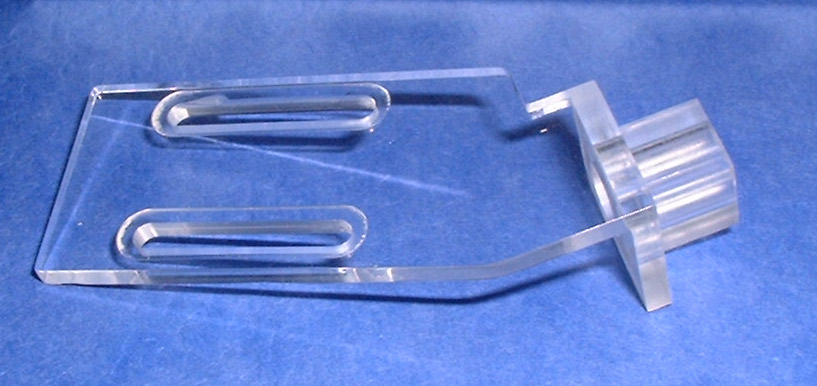

MessagePosté le: Lun 6 Avr - 18:52 (2009)    Sujet du message: bras diy Répondre en citant

comme promis

_________________
Jean-Pierre
Revenir en haut
Elmo
Membre*
Membre*

Hors ligne

Inscrit le: 04 Fév 2009
Messages: 160
Localisation: Lille
Langue 1: fr

MessagePosté le: Mer 8 Avr - 00:32 (2009)    Sujet du message: bras diy Répondre en citant

Superbe réalisation, ça donne envie... mais il faut de l'outillage! whew

Bonne continuation, au plaisir de lire et de voir la suite! Okay
Revenir en haut
calaboussen
-Membre-
-Membre-

Hors ligne

Inscrit le: 14 Mar 2009
Messages: 25
Localisation: pays pagan

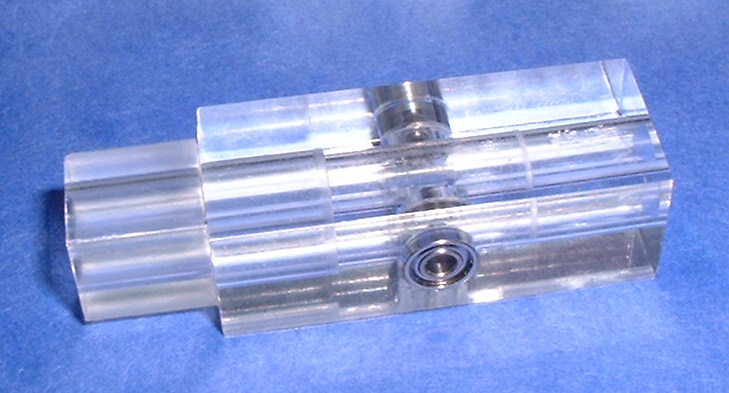

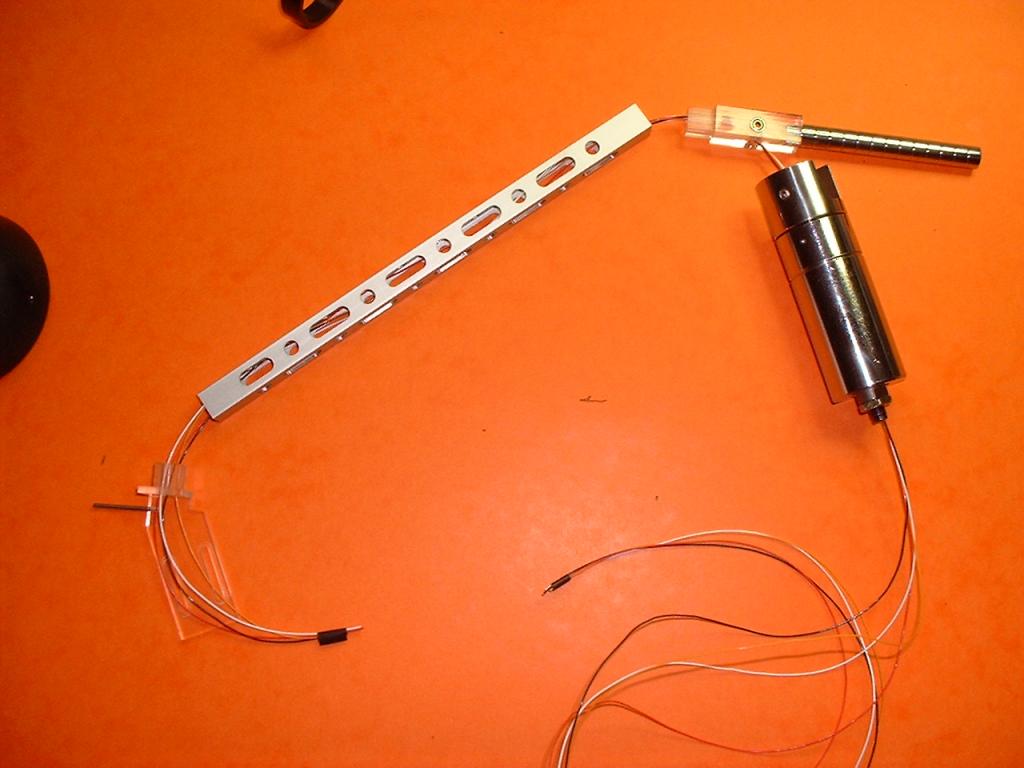

MessagePosté le: Lun 25 Mai - 18:26 (2009)    Sujet du message: bras diy Répondre en citant

Bonsoir à tous
Après avoir grillé /cassé plusieurs forets dans mon obstination a percer l'arbre du contre poids ( allègement maximum de l'inox diam 6 mm longueur 65 ) , je suis passé au dessus ( 8 mm) plus facile . L'affutage des forets au dessous de 2 mm n'est plus de l'age de mes vieux yeux   whew

Collé l'engin après rainurge et polissage



Apres cablage montage de facon à determiner la masse du contre poids






Une cinquantaine de grammes devraient suffire
A suivre ...
