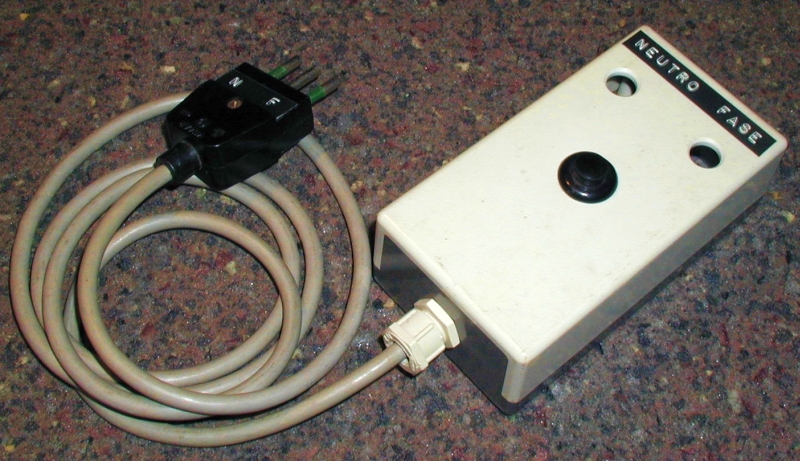

D'un vieux numéro d'Elektor (7/8 1984) ce petit appareil qui contrôle la presence de la terre dans une prise électrique et identifie les broches de neutre et de phase.

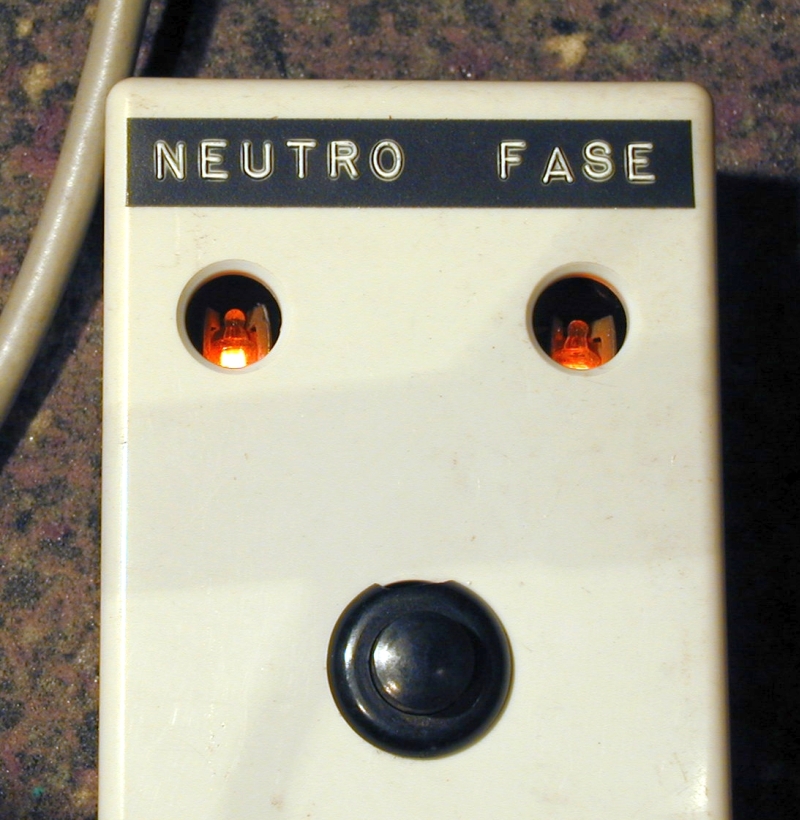

On va brancher la fiche à la prise. Les deux lampes au neon s'allument, la prise est sous tension.

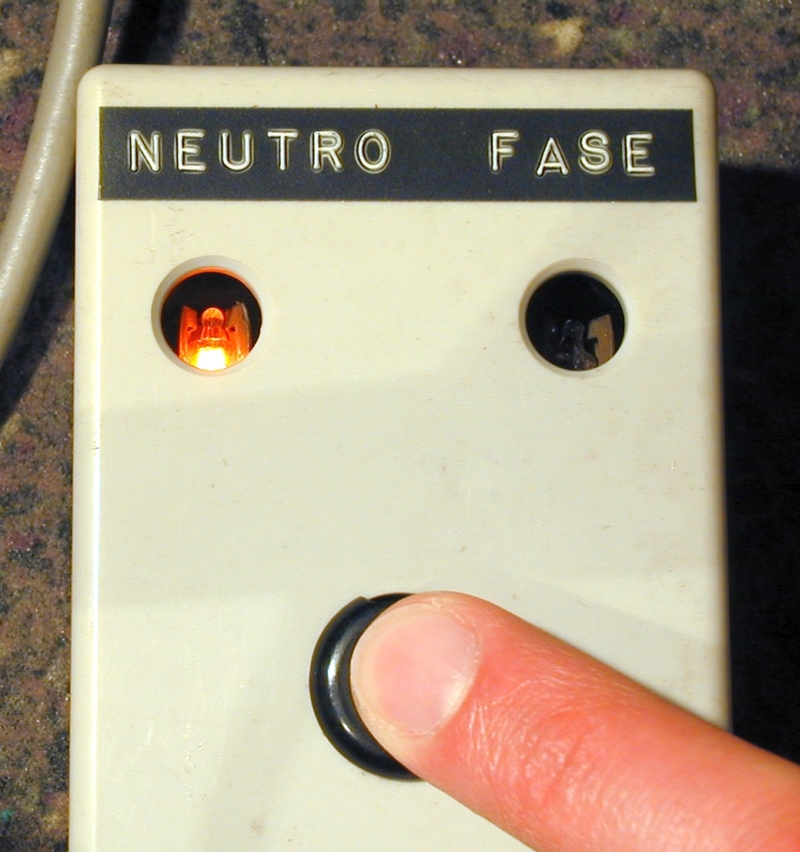

En poussant le bouton, seulement une lampe reste allumée: il y a la terre. En sa absence tous les deux lampes seraient resté allumée.



On peut voir que la lampe allumée est cela marquée "Neutre". On va tourner la fiche dans la prise.

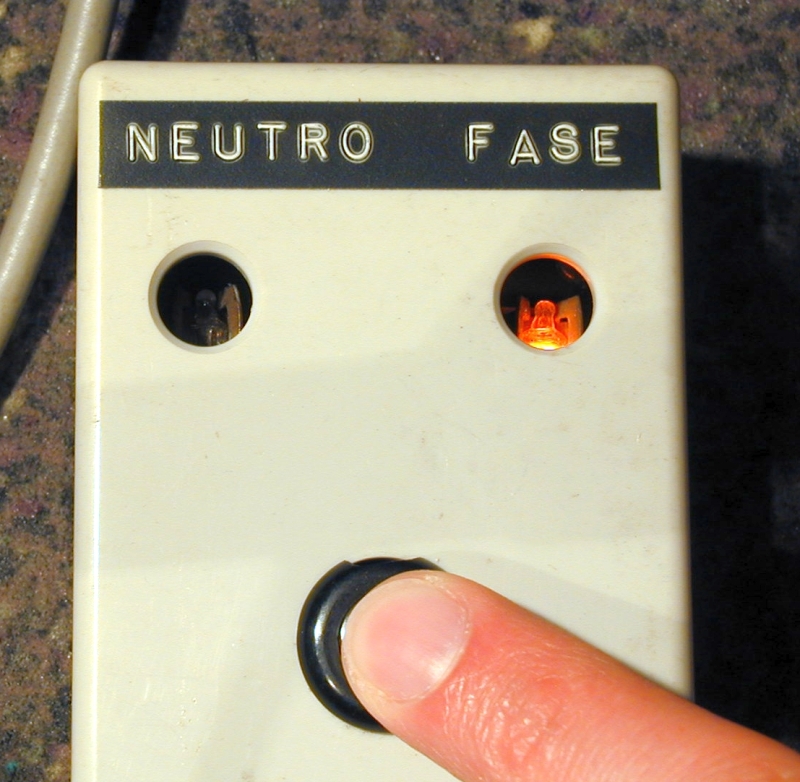

Cette fois, en poussant le bouton la lampe allumée est la "Phase"

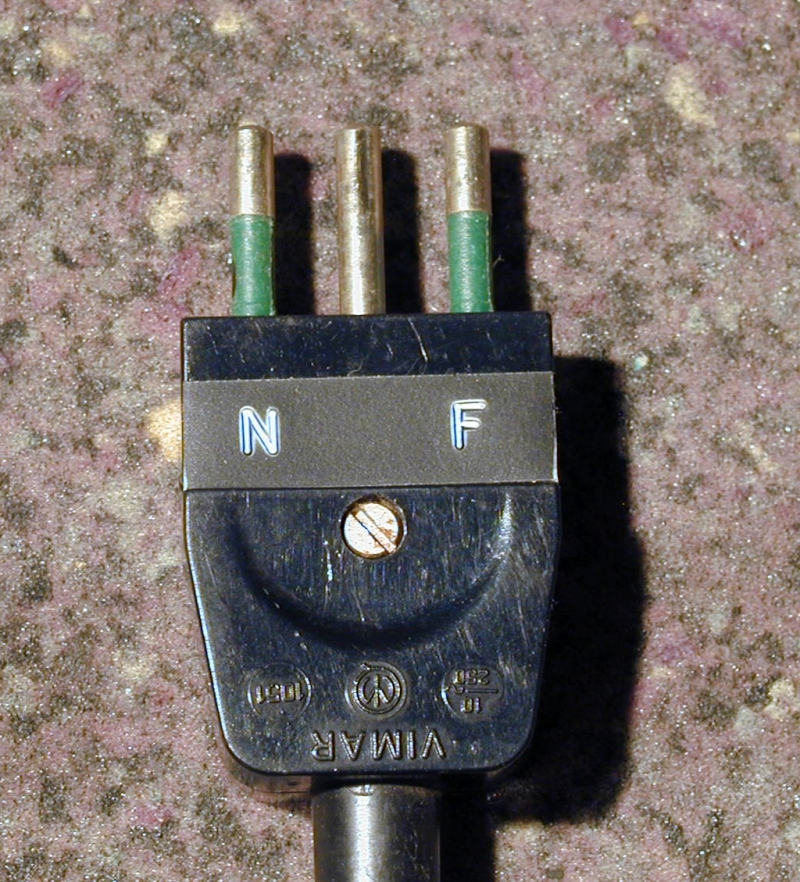

L'étiquette sur la fiche indiquera alors où sont la broche neutre e la broche phase dans le socle

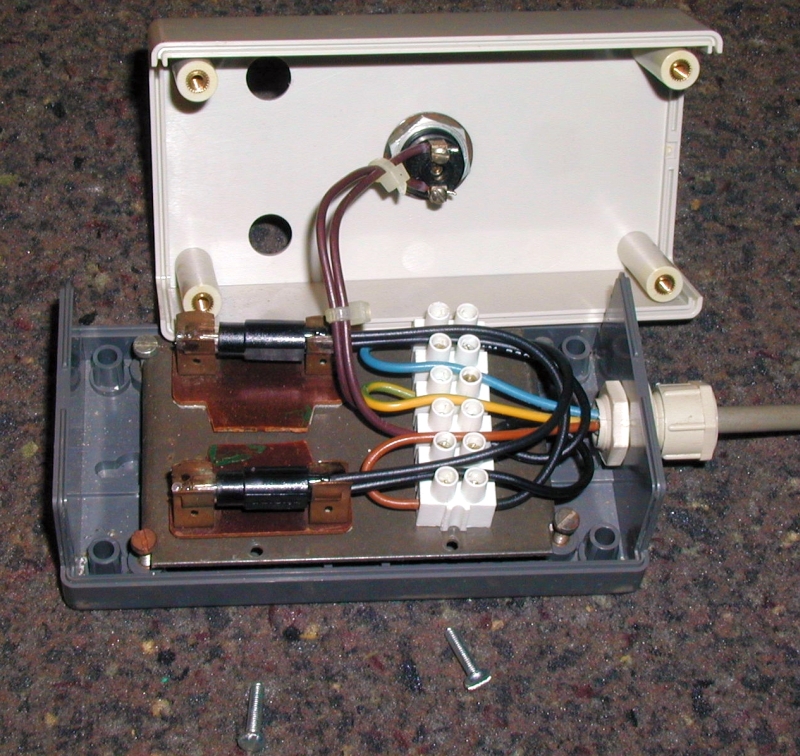

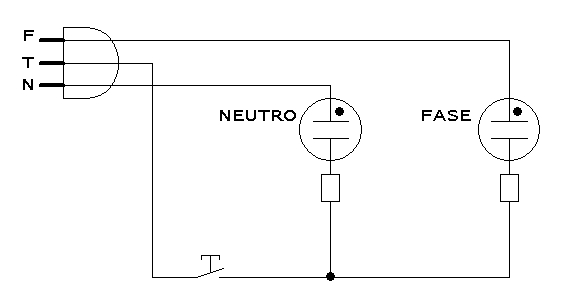

Circuit et câblage sont vraiment très simple:





---
Piero
Revenir en haut
Publicité






MessagePosté le: Ven 14 Mai - 00:23 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Ven 14 Mai - 09:15 (2010)    Sujet du message: Où est cette phase maudite? Répondre en citant

Bien joué Piero, Okay
simple et efficace.

Je pense que je vais m'en faire un. Wink

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Ven 14 Mai - 09:33 (2010)    Sujet du message: Où est cette phase maudite? Répondre en citant

Salut Piero, que représentent les rectangles sur le schéma Question



Franz
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Ven 14 Mai - 12:16 (2010)    Sujet du message: Où est cette phase maudite? Répondre en citant

807SE a écrit:
Salut Piero, que représentent les rectangles sur le schéma Question



Résistances, pour limiter la courant qui passe dans la lampe au néon à des niveaux non disruptives.

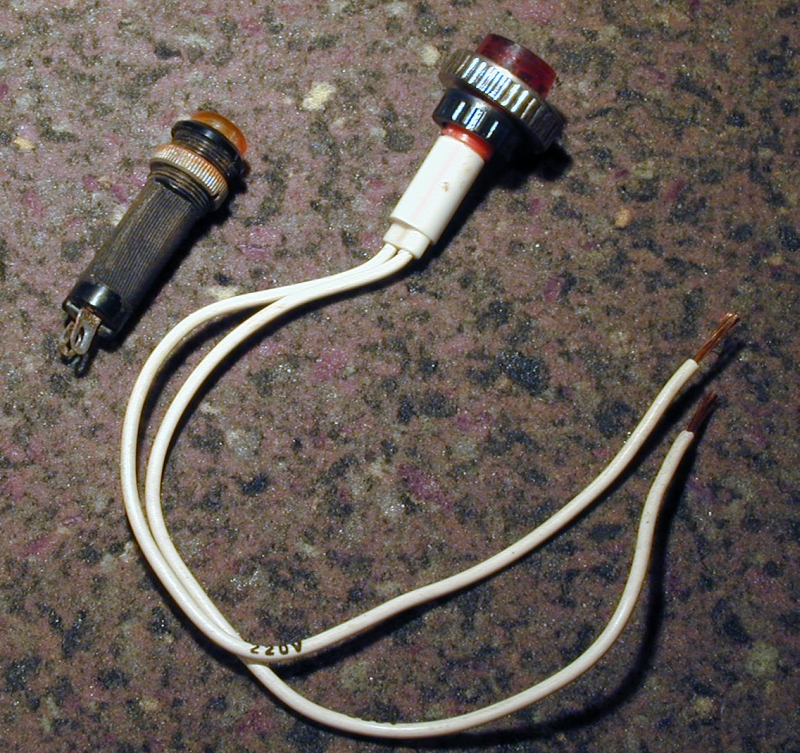

Des fois la résistance est dejà assemblée avec la lampe, comme dans cette photo:

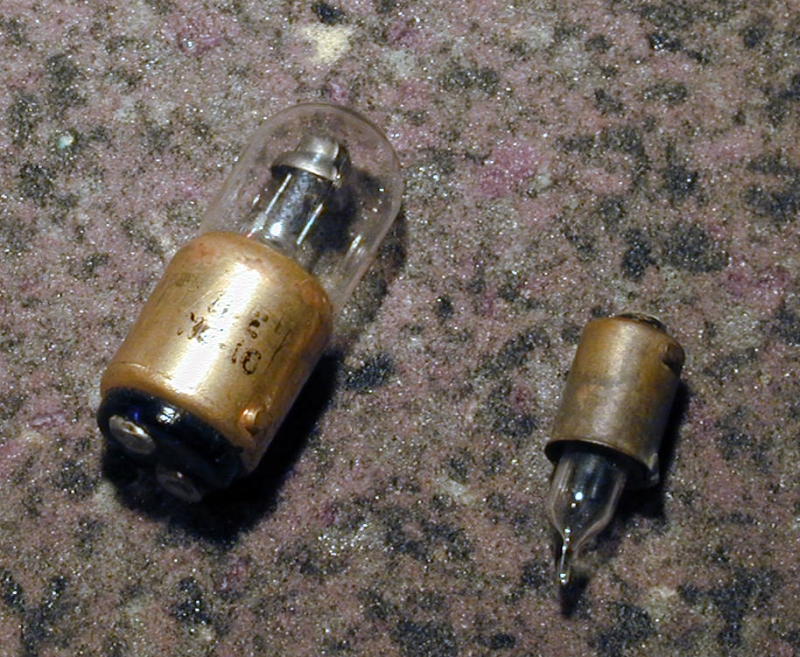

Autrefois, avec des lampes "nues" comme celles ci-dessous, il faut l'adjoindre:
