MessagePosté le: Mer 24 Mar - 11:30 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Messieurs,

Voilà, j'ai depuis hier un petit bloc mono, Leak TL/12 Plus, sorte de demi ST20.

Il est très joli, mais voilà, alors que je l'intégrais à mon système de radiodiffusion mono en lieu et place du PR15, après quelques seconde d'allumage, après que la GZ34 ait chauffé et envoyé la HT aux autres lampes, je me rends compte que ça sent le chaud.....mmmmmm......... wondering et en passant mon bras au dessus des EL84 pour éteindre l'ampli, je me rends compte que ces dernières sont chaudes, très chaudes, brulantes même Evil or Very Mad .

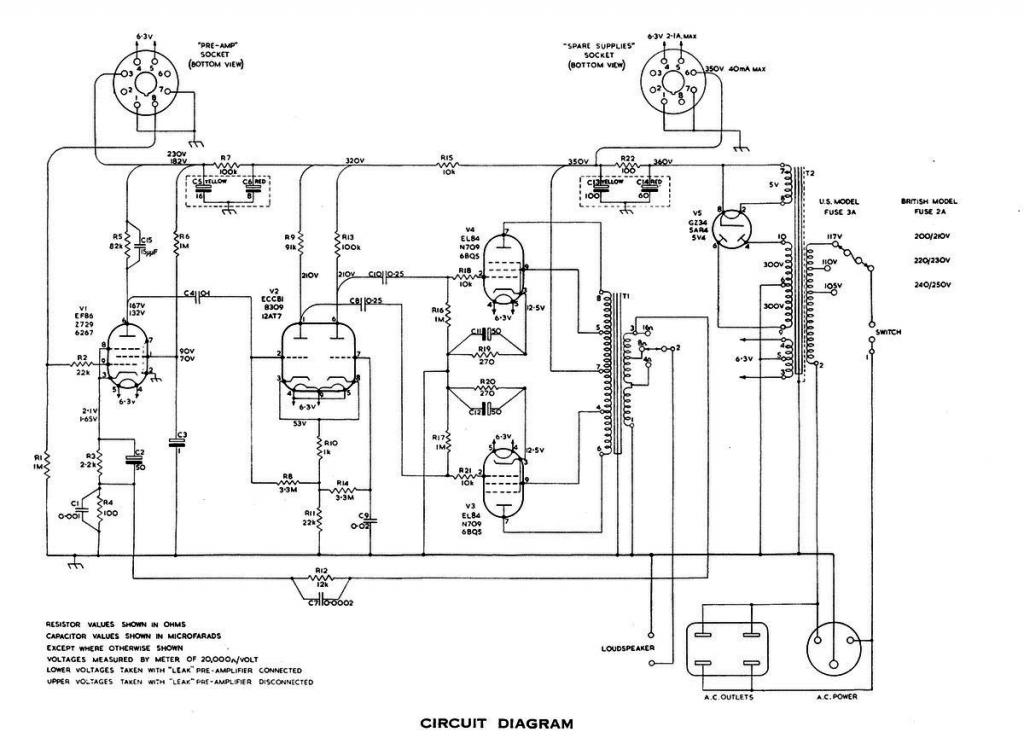

Alors, pour que vous m'aidiez à diagnostiquer le problème, voilà le schéma de l'ampli:





Miaou Crying or Very sad


hats off


Dernière édition par François le Mer 24 Mar - 12:20 (2010); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Mer 24 Mar - 11:30 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 24 Mar - 12:18 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Salut Francois,
regarde ce link, il y est expliqué comment remettre en toute securité un vielle appareil a lampes.

http://www.diytube.com/phpBB2/viewtopic.php?t=2909&view=previous

tu auras besoin d´un variac et de deux multi metre.

Je pense que c´est la premiere etape a suivre.

Bon courage.

VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Mer 24 Mar - 13:00 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

François a écrit:

Miaou Crying or Very sad



Aspetta, prendo lo strumento che ci vuole in casi come questo...



mmmh... come al solito non funziona.

Vabbe', siamo seri:

come l'hai provato codesto amplificatore:

- hai seguito la regola d'oro (lampada ad incandescenza in serie al cavo di rete ) quando si accende un vecchio apparecchio riesumato dalla cantina?

- hai collegato un carico (altoparlante, resistenza) all'uscita?

- se hai collegato un altoparlante, si sente qualcosa e cosa?

- le hai controllate le tensioni?

- gli anodi delle EL84 di che colore erano quando sentivi tutto quel caldo? Rosse, per caso?

- gli elettrolitici come erano? Caldi anche loro?

---
Piero
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 24 Mar - 13:14 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Simile come il gatto. Wink)

non è complicato l'italiano al finale.

VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
François
Invité

Hors ligne




MessagePosté le: Mer 24 Mar - 13:26 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

Gatto Murr a écrit:


come l'hai provato codesto amplificatore:

- hai seguito la regola d'oro (lampada ad incandescenza in serie al cavo di rete ) quando si accende un vecchio apparecchio riesumato dalla cantina?

No Embarassed Rolling Eyes

Citation:
- hai collegato un carico (altoparlante, resistenza) all'uscita?

Prima un alto parlante quando ho provato, poi, per fare qualche misure un carico (resistenza)

Citation:
- se hai collegato un altoparlante, si sente qualcosa e cosa?

Si, la radio, France Musique ma molto basso e sporco.

Citation:
- le hai controllate le tensioni?

Si, sul banco, senza le valvole tranne la GZ34 e sono giuste fino a quando misuro in entrata del C14 dove dovrebbe essere 360V e ho invece 400V.
Tutte le misure a valle di questo punto sono maggiori di quelle nominali di una quarantina di volts.

Citation:
- gli anodi delle EL84 di che colore erano quando sentivi tutto quel caldo? Rosse, per caso?

No, non direi ma non ho spinto l'esperimento troppo al lungo

Citation:
- gli elettrolitici come erano? Caldi anche loro?

Non in particolar modo.

hats off
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Mer 24 Mar - 14:24 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

François a écrit:
Gatto Murr a écrit:


- se hai collegato un altoparlante, si sente qualcosa e cosa?

Si, la radio, France Musique ma molto basso e sporco.


Puo' essere normale, se codesta emittente è potente... ma potrebbe essere anche segno che l'amplificatore oscilla.
Su che frequenza trasmette France Musique?

Prova un po' a rifare la prova, ma con l'ingresso cortocircuitato a massa. E poi magari ripeti togliendo la EF86.

Citation:

Citation:
- le hai controllate le tensioni?

Si, sul banco, senza le valvole tranne la GZ34 e sono giuste fino a quando misuro in entrata del C14 dove dovrebbe essere 360V e ho invece 400V.
Tutte le misure a valle di questo punto sono maggiori di quelle nominali di una quarantina di volts.


Normale, senza valvole: mancando assorbimento di corrente da parte loro non c'è caduta di tensione sulle resistenze...
Controlla con le valvole inserite, guardando anche i valori sui catodi

Citation:

Citation:
- gli anodi delle EL84 di che colore erano quando sentivi tutto quel caldo? Rosse, per caso?

No, non direi ma non ho spinto l'esperimento troppo al lungo

Citation:
- gli elettrolitici come erano? Caldi anche loro?

Non in particolar modo.



Va bene, potrebbe anche darsi che il calore eccessivo sia solo una tua impressione. Io proverei a tenerlo acceso a lungo, con una resistenza al posto dell'altoparlante e l'ingresso cortocircuitato.
Se la resistenza si riscalda molto, allora c'è da pensare che l'amplificatore oscilli

---
Piero
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Mer 24 Mar - 14:55 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

Gatto Murr a écrit:


Puo' essere normale, se codesta emittente è potente... ma potrebbe essere anche segno che l'amplificatore oscilla.
Su che frequenza trasmette France Musique?

Qui, à Annecy, su 98,3MHz ma il segnale non è dei più potenti.

Citation:
Normale, senza valvole: mancando assorbimento di corrente da parte loro non c'è caduta di tensione sulle resistenze...
Controlla con le valvole inserite, guardando anche i valori sui catodi

OK, faro cosi.



Citation:
Va bene, potrebbe anche darsi che il calore eccessivo sia solo una tua impressione.

No, scottavano proprio (impossibile lasciar la mano a contatto) e gli zoccoli cominciavano a puzzare di bruciato Exclamation
In paragone, le EL84 del ST20 sono fredde.

Citation:
Io proverei a tenerlo acceso a lungo, con una resistenza al posto dell'altoparlante

Mi fa paura Confused


Citation:
e l'ingresso cortocircuitato.

Cioè Question

Citation:
Se la resistenza si riscalda molto, allora c'è da pensare che l'amplificatore oscilli

OK


hats off
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Mer 24 Mar - 19:09 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

François a écrit:

No, scottavano proprio (impossibile lasciar la mano a contatto) e gli zoccoli cominciavano a puzzare di bruciato Exclamation
In paragone, le EL84 del ST20 sono fredde.


Una tragedia, insomma! Guarda se gli elettrolitici sui catodi delle EL84 fossero in corto o in forte perdita
(in tal caso la tensione sui catodi delle EL84 dovrebbe essere assai bassa, zero o quasi).



Citation:

Citation:
e l'ingresso cortocircuitato.

Cioè Question


Così:




Magari prova anche con un altro paio di EL84. se le hai sottomano.
---
Piero
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Jeu 25 Mar - 08:18 (2010)    Sujet du message: Re: Leak TL/12 Plus Répondre en citant

Gatto Murr a écrit:
Guarda se gli elettrolitici sui catodi delle EL84 fossero in corto o in forte perdita
(in tal caso la tensione sui catodi delle EL84 dovrebbe essere assai bassa, zero o quasi).

OK, faro' una controllatina, ma in fine tanto vale cambiarli penso. Un bel paio di K40Y-9 Cool


Citation:
Così:



OK, grazie bow


hats off
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Jeu 25 Mar - 11:56 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Bon, tout est rentré dans l'ordre (ou presque) en changeant les deux condensateurs de 0,25uF (C8 & C10) par en attendant les soviets des mkp de 0,22uF whew

Je disais presque rentré dans l'ordre car il reste un petit bzzzz résiduel Rolling Eyes les condensateurs de l'alimentation peut-être ou autre chose à modifier Question

J'attends vos suggestions Wink

bow





hats off
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Jeu 25 Mar - 13:26 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

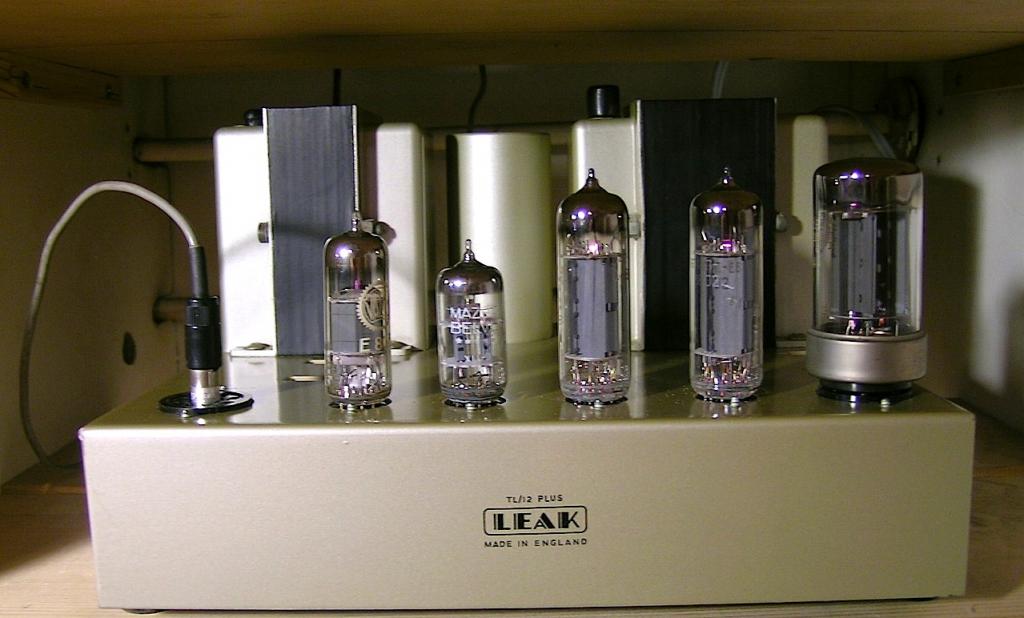

Allez, tiens, une petite photo pour vous faire baver plaisir Wink




hats off
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 25 Mar - 14:05 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Il est en superbe état!!!

C'est quoi comme GZ34 avec une embase métallique?

Tu comptes lui trouver un jumeaux?

Sinon, comparé au PR-15, tu préfères?

VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
François
Invité

Hors ligne




MessagePosté le: Jeu 25 Mar - 14:17 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

vince HH a écrit:
Il est en superbe état!!!

Comme neuf Okay

Citation:
C'est quoi comme GZ34 avec une embase métallique?

C'est une Philips, rebadgée Mullard, le top du top qui atteint des prix........ Rolling Eyes

Citation:
Tu comptes lui trouver un jumeaux?

Non, c'est pour mon système mono de radiodiffusion Wink

Citation:
Sinon, comparé au PR-15, tu préfères?

Oui, et de loin j'adore musique

hats off
Revenir en haut
Bartaba
*Membre *
*Membre *

Hors ligne

Inscrit le: 04 Mar 2009
Messages: 624
Localisation: La isla bonita
Prénom: Christian
Langue 1: fr
Langue 2: en
Langue 3: nl
Langue 4: pt

MessagePosté le: Jeu 25 Mar - 23:04 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

François, cette photo est excellente, comme toutes celles que tu publies sur ce forum. Quel matos utilises-tu? En plus c'est vachement bien éclairé.
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Ven 26 Mar - 07:55 (2010)    Sujet du message: Leak TL/12 Plus Répondre en citant

Bartaba a écrit:
François, cette photo est excellente, comme toutes celles que tu publies sur ce forum. Quel matos utilises-tu? En plus c'est vachement bien éclairé.
Merci du compliment bow

Effectivement, dans photo, il y a photo Very Happy qui veut dire lumière et c'est le premier point à soigner pour faire quelque chose de correct Wink

Mon appareil Embarassed j'ai honte (en fait je ne devrais pas, au contraire), un vieux Nikon Coolpix 5400.
Et pour les retouches(le moins possible), je n'utilise pratiquement que "Aperçu" (je roule en Mac) et dans les cas extrêmes, "Gimp".

Voilà bow

hats off
