J'ai poursuivi mes recherches concernant la gravure et surtout la restitution de deux canaux séparés par un stylet unique .
J'ai parfois des questionnements existentiels qui m'empêchent (presque) de dormir.
Donc, j'ai trouvé les compléments d'information suivants :
La gravure horizontale porte la somme des signaux G + D ; au moment de la réalisation du master, on somme les signaux électriques.
La gravure verticale porte la différence des signaux G - D ; même traitement au niveau du master. Électriquement, il est simple de sommer et soustraire.
L'astuce qui me manquait dans le processus de restitution est la suivante.
On dit communément qu'il y a deux bobines dans une cellule, chacune d'elle dédiée à un canal ; il s'agit d'une simplification qui cache trop la réalité.
En pratique, il y a quatre bobines organisées deux à deux et dessinant une sorte de cadre entourant la queue du stylet, laquelle porte les aimants ; chaque paire de bobines est reliée en série, mais pour l'une des paires, elles sont reliées en opposition de phase.
Ainsi, tous les mouvements de la "queue" du stylet qui porte des aimants sont-ils captés par cette sorte de cadre de 4 bobines, la résultante du mouvement du stylet agitant les aimants devant cet ensemble de bobines.
Les flux magnétiques des aimants captés par les bobines dans cet "entrefer" sont alors transformés en signaux électriques immédiatement sommés ou soustraits grâce au sens du câblage des bobines.
On récupère ainsi (G + D) + (G - D) = 2G d'un côté, que l'on nommera canal G, et (G + D) - (G - D) de l'autre côté que l'on nommera 2D.
Cette fois, je vais mieux ! Je peux aller prendre l'apéro ...
_________________
Hervé
Du vinyle, sinon rien !
Revenir en haut
Publicité






MessagePosté le: Dim 10 Juil - 11:07 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
MAZZONI
*Membre *
*Membre *

Hors ligne

Inscrit le: 22 Aoû 2010
Messages: 2 695
Localisation: Paris
Prénom: Hervé
Langue 1: fr
Langue 2: en
Langue 3: es

MessagePosté le: Dim 10 Juil - 11:31 (2016)    Sujet du message: Mon nouveau jouet Répondre en citant

Suite des recherches.

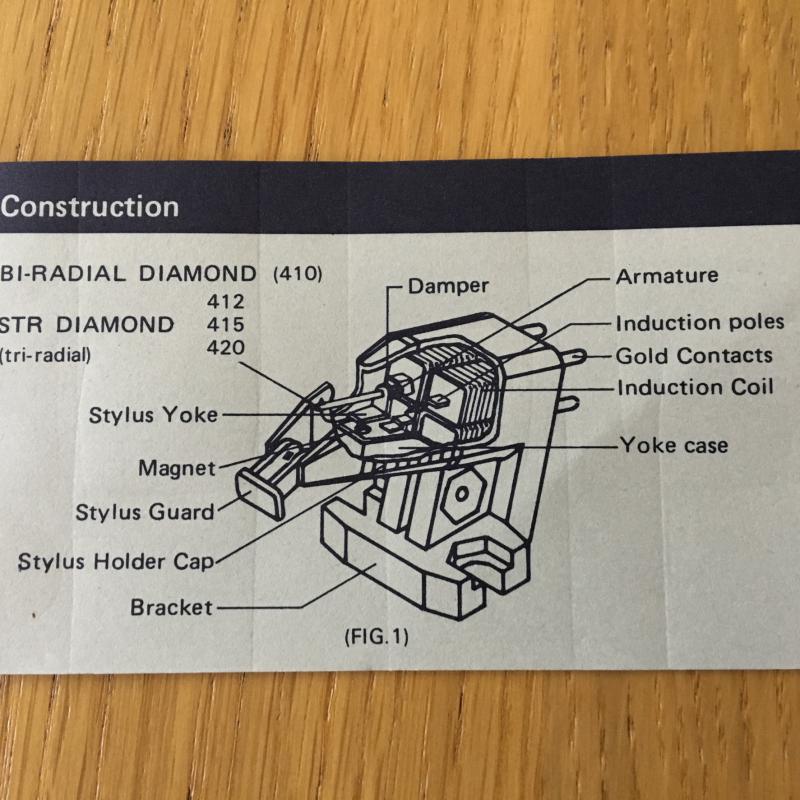

Sur la notice de mon Acutex M415STR, j'ai trouvé ceci :
