MessagePosté le: Ven 6 Nov - 21:25 (2009)    Sujet du message: Pearl phono Répondre en citant

Bonjour à tous,

Suite à la demande de Vince HH, je vous présente la réalisation du Pearl Phono stage, que j'ai moi-même réalisé.

Il vous sera possible de réaliser ce projet pour environ 150 euros.

Le schéma ci-joint, se décrit comme suit:

Une résistance R27 de 47 KOhms. Si votre cellule a une impédance d'entrée différente , il faudra ajouter une résistance (R1)qui sera montée en parallele avec R27 (à vous de déterminer la valeur de R1)

Ensuite nous trouvons quatre transistors Toshiba 2SK170 bl ou gr (Q8,Q9,Q10,Q11) montés en parallèle.

R19 détermine le gain calculé comme suit 4 X 499 / (22+45) soit 29 décibels.

Ensuite vient la correction RIAA formée par R23, R22, C13, C10 et R24.
R23 et R24 forment une résistance de 6367 Ohms car elles sont montées en paralleles (choisir des résistances 1% ou mieux 0,1% et des condos de 2% de tolèrence, bien respecter ces valeurs car le son en dépend).

C11 et C12 n'ont pas d'incidence sur la dite courbe, attention ces condos doivent être de qualité car ils sont sur le trajet du signal.

Pour le transistor de sortie, Thosiba 2SK389, il est difficile à trouver, car plus fabriqué, c'est un dual de 2SK170 donc vous pouvez monter deux 2SK170 mais il faudra absolument qu'ils soit appairés, je vous fournirai le schéma.


Je continuerai plus tard, bonne soirée @ tous.

Le schéma.
http://www.sendspace.com/file/sjikfh
_________________
Gaëtan.
Revenir en haut
Publicité






MessagePosté le: Ven 6 Nov - 21:25 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Didduts
Membre*
Membre*

Hors ligne

Inscrit le: 16 Avr 2009
Messages: 101
Localisation: Haute saône
Langue 1: fr

MessagePosté le: Dim 8 Nov - 10:23 (2009)    Sujet du message: Pearl phono Répondre en citant

  Bonjour à tous,

Hé bien ce sujet, ne suscite pas les foules.

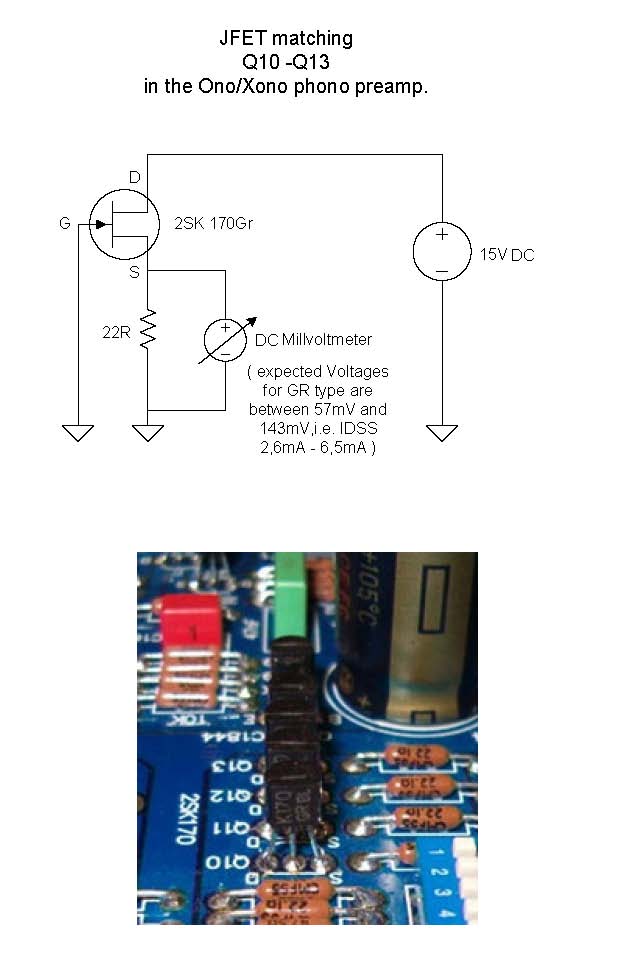

Ci-joint le schéma pour appaîrer les transistors.




Pour la réalisation des circuits imprimés, Etronics les fournis, ils sont de bonne qualités, pour un prix correct.
_________________
Gaëtan.
Revenir en haut
zigomard
*Membre *
*Membre *

Hors ligne

Inscrit le: 12 Mai 2009
Messages: 1 486
Localisation: etranger
Prénom: Robert
Langue 1: fr
Langue 2: il
Langue 3: gb

MessagePosté le: Dim 8 Nov - 14:23 (2009)    Sujet du message: Pearl phono Répondre en citant

salut Gaetan,

je me suis bien sur empresse de telecharger ton fichier du plan.
d'emblee je n'ai pas compris, il y a....plein de shemas, quel est le bon?
je me suis guide par la partlist, deja les transistors sont les memes que
le Pacific, et je trouve l'implantation et le tout en general plus complique
que ce dernier, avec une alim secteur en plus, sur un pre, ca doit souffler non?
moi ca me tente pas! Rolling Eyes , d'ailleurs je dois finaliser ces jours ci mon Pacific Wink

ps: au sujet....du sujet qui ne declenche pas les foules, j'ai ma petite idee la dessus
mais chhhhuuuuttttttt...... Razz
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 8 Nov - 20:06 (2009)    Sujet du message: Pearl phono Répondre en citant

Salut Gaëtan,
merci pour ce nouveau sujet et t'inquiète, je suit.

Sinon, j'ai fait une petite recherche sur la baye, il y a pas foule mais on y trouve ça:

http://cgi.ebay.com/2SK389-Transistor-x-1-pieces_W0QQitemZ150386459179QQcmd…

Je ne sais pas si c'est le transistor dont tu parles qui est dur à trouver?
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
yodec
-Membre-
-Membre-

Hors ligne

Inscrit le: 07 Nov 2009
Messages: 93
Localisation: paris
Prénom: johan
Langue 1: fr
Langue 2: en

MessagePosté le: Mer 11 Nov - 00:31 (2009)    Sujet du message: chuut Répondre en citant

héhé,

moi aussi je suis avec attention, et j'attends avec impatience la suite.

bon courage,

 de la part de celui qui écoute  sans rien dire du fond de la classe.

jd
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 11 Nov - 08:38 (2009)    Sujet du message: Re: chuut Répondre en citant

yodec a écrit:
héhé,

moi aussi je suis avec attention, et j'attends avec impatience la suite.

bon courage,

 de la part de celui qui écoute  sans rien dire du fond de la classe.

jd



J´etais tellement captivé par ce que nous disait le prof que j´avais meme pas vu que j´etais assis à coté de toi. ;-)


VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
pandaweb
-Membre-
-Membre-

Hors ligne

Inscrit le: 30 Sep 2009
Messages: 16
Localisation: Auvergne !
Prénom: Benoit
Langue 1: fr
Langue 2: en

MessagePosté le: Mer 11 Nov - 08:53 (2009)    Sujet du message: Pearl phono Répondre en citant

Au fond de la classe ce n'est pas forcément les plus sages

Sujet très intéressant, j'attends la suite ! Mr. Green
(avec une explication pour newbies !lol)
_________________
Benoit
Revenir en haut
Didduts
Membre*
Membre*

Hors ligne

Inscrit le: 16 Avr 2009
Messages: 101
Localisation: Haute saône
Langue 1: fr

MessagePosté le: Mer 11 Nov - 18:45 (2009)    Sujet du message: Pearl Phono stage Répondre en citant

vince HH a écrit:
Salut Gaëtan,merci pour ce nouveau sujet et t'inquiète, je suit.

Sinon, j'ai fait une petite recherche sur la baye, il y a pas foule mais on y trouve ça:

http://cgi.ebay.com/2SK389-Transistor-x-1-pieces_W0QQitemZ150386459179QQcmd…

Je ne sais pas si c'est le transistor dont tu parles qui est dur à trouver?

Oui, c'est bien de lui que je parles, il coutait environ 3 euros à l'époque. Shocked

Tu vois le plan, il en faut deux
_________________
Gaëtan.
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 11 Nov - 20:21 (2009)    Sujet du message: Pearl phono Répondre en citant

Ok, je vois. Il doivent avoir bonne réputation quand même.
Et son remplaçant ne démérite pas ou cela vaut le coup d'investir dans une paire d'originaux?

VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
Didduts
Membre*
Membre*

Hors ligne

Inscrit le: 16 Avr 2009
Messages: 101
Localisation: Haute saône
Langue 1: fr

MessagePosté le: Jeu 12 Nov - 13:05 (2009)    Sujet du message: Pearl Phono stage Répondre en citant

vince HH a écrit:
Ok, je vois. Il doivent avoir bonne réputation quand même.Et son remplaçant ne démérite pas ou cela vaut le coup d'investir dans une paire d'originaux?

VHH

Hello Vince,

Il n'y a pas de remplacant pour le pour le 2SK389, c'est juste deux 2SK170 dans un même boitier, tu peux monter deux 2SK170 en parallèle, mais il faut qu'il soit appairés au plus juste, j'ai joint le schéma plus haut.
_________________
Gaëtan.
