Bonjour à tous

Pour vous qui voulez vous fabriquer un bon socle massif, tout en conservant le châssis métallique d'une L75, et y adapter par exemple un bras de 12", j'ai fait ces plans qui pourront vous aider, j’espère, à mener à bien cette réalisation

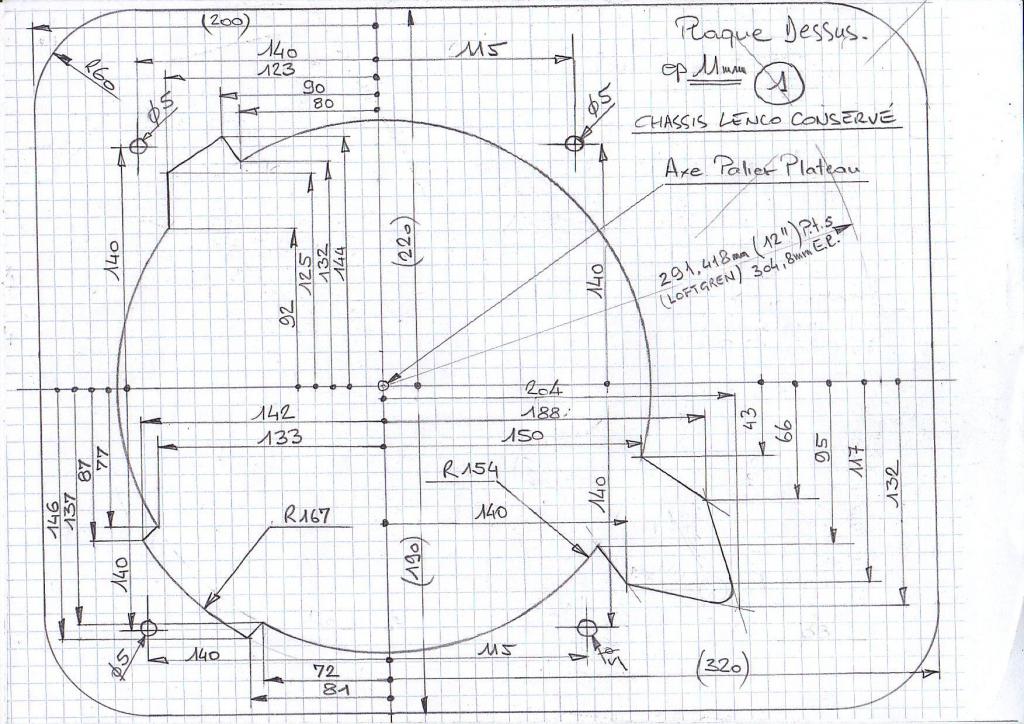

La 1ere plaque, qui reçoit directement le châssis doit faire 11mm d'épaisseur !!! Sad , je sais, ce n'est pas une épaisseur courante
c'est là que la feuille de plomb intervient (elle fait 1mm d'épaisseur), en association avec un contreplaqué de 10mm d'épaisseur, on arrive pil poil à l'épaisseur voulue

Quelquefois, les contreplaqués d'épaisseur 10mm sont un peut généreux et peuvent atteindre 11mm, il faut mesurer chez le détaillant

les plaques sont munies des perçages prévus pour les quatre fixations assurées par les bossages comportant des taraudages M4
Il faudra enfiler des tiges filetées M4 vissées à fond et serrer avec les écrous sous la plaque du fond

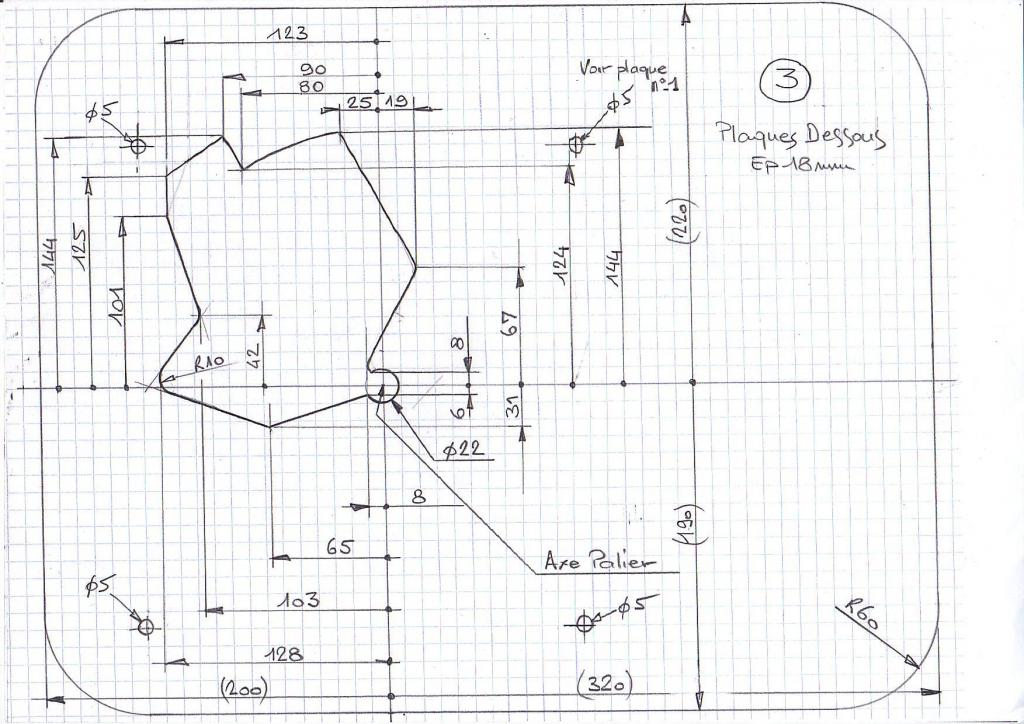

Pour commencer, il faut une 1ere plaque

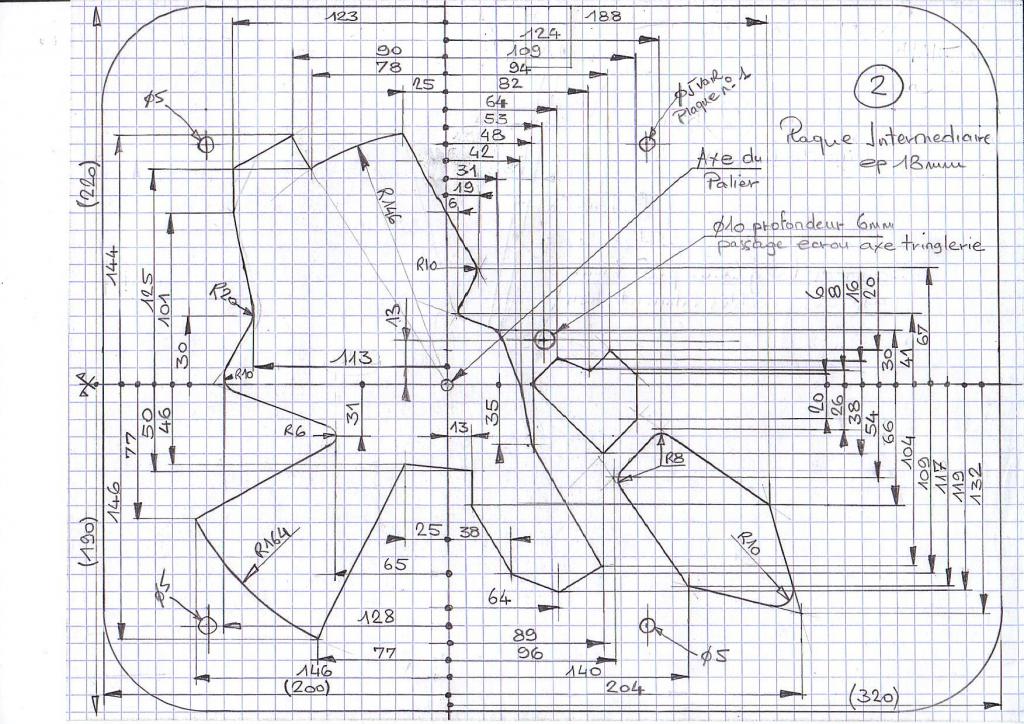

Puis une deuxième, sur laquelle viendra reposer le dessous du châssis métallique, il est important de bien solidariser celui ci avec cette plaque, pour ce faire, il faut percer quatre ou cinq trous de Ø4 dans sa partie inférieure et fixer bien fermement ce châssis avec le socle bois (vis agglo de Ø4 x 40)

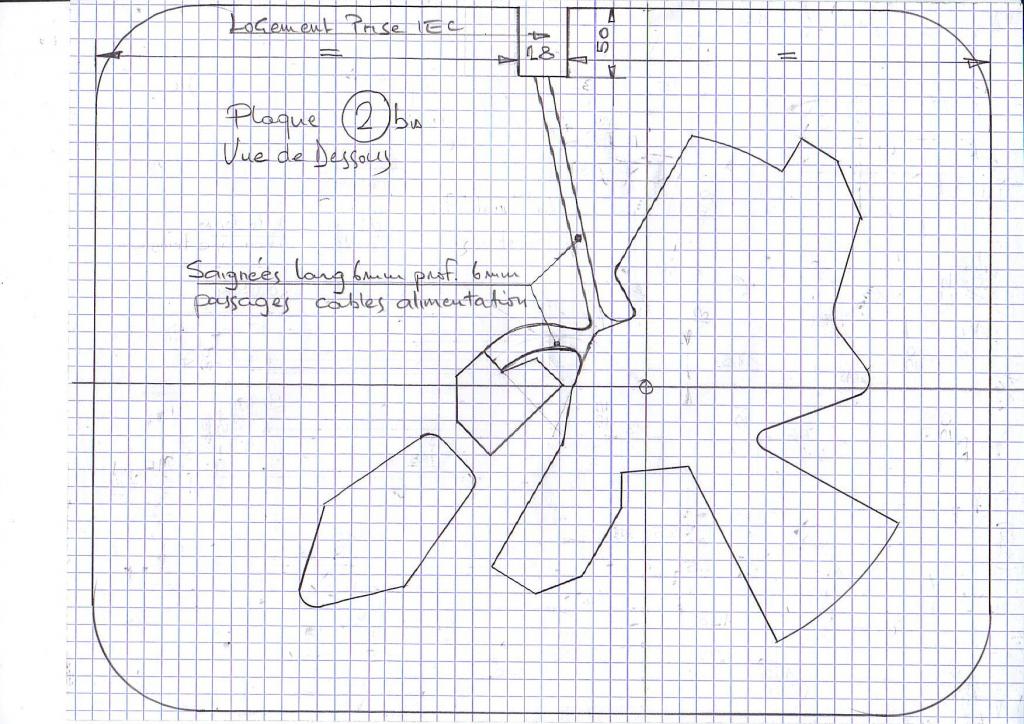

Sous cette deuxième plaque, il faudra prévoir le passage des câbles d'alimentation du moteur et de l'interrupteur



Puis la troisième, la quatrième et autant de fois que vous voudrez en fonction de l'épaisseur voulue ( deux ou trois, c'est déjà bien) Wink


Il faudra bien sur prévoir le perçage pour le passage du fut de pivot du bras que vous aurez choisi

Bonne bricole, ces très bonnes L75 en valent la peine Wink
