MessagePosté le: Mer 16 Sep - 06:32 (2015)    Sujet du message: L70 Répondre en citant

Salut Guillaume

pour faire simple:
 le câble rouge correspond au + droit de la bobine, le retour signal de celle ci donc le - droit, doit être vert
 le câble blanc correspond au + gauche, le - gauche, doit être bleu

tu as un préampli Riaa intégré à l’intérieur, il y a de grande "chance" que ton problème de canal défectueux vienne de ce préamp
vire le et raccorde les câbles du bras directement à la barrette à cosse des câbles de modulation
branche ta platine sur l'entrée phono de ton ampli
si le problème persiste, cela vient, soit des câbles de modulation, soit des câbles internes au bras
_________________
A+
Philippe
Revenir en haut
Publicité






MessagePosté le: Mer 16 Sep - 06:32 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
rabi
-Membre-
-Membre-

Hors ligne

Inscrit le: 13 Sep 2015
Messages: 14
Localisation: Roubaix
Prénom: Guillaume
Langue 1: fr
Langue 2: en

MessagePosté le: Mer 16 Sep - 14:03 (2015)    Sujet du message: L70 Répondre en citant

Merci Philippe


Il n'y a vraiment aucun intérêt a conserver ce pré ampli? Même historique? Rolling Eyes
Revenir en haut
rabi
-Membre-
-Membre-

Hors ligne

Inscrit le: 13 Sep 2015
Messages: 14
Localisation: Roubaix
Prénom: Guillaume
Langue 1: fr
Langue 2: en

MessagePosté le: Mer 16 Sep - 14:11 (2015)    Sujet du message: L70 Répondre en citant

Il s'agit d'un VV6 Lenco, 1965...
Revenir en haut
JGN
*
*

En ligne

Inscrit le: 30 Avr 2012
Messages: 3 182
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 16 Sep - 14:19 (2015)    Sujet du message: L70 Répondre en citant

Hervé connaît très bien ces objets leurs performances et leurs limites ... et comment les améliorer.
Hervé si tu nous lis  Wink
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + Denon DL160
L70 canal historique + Stanton 680
Revenir en haut
MAZZONI
*Membre *
*Membre *

Hors ligne

Inscrit le: 22 Aoû 2010
Messages: 3 131
Localisation: Paris
Prénom: Hervé
Langue 1: fr
Langue 2: en
Langue 3: es

MessagePosté le: Mer 16 Sep - 16:22 (2015)    Sujet du message: L70 Répondre en citant

Je prends ce fil en route.
Je connais les VV7, qui devaient donc être une amélioration du VV6.
Il ne faut pas en attendre de miracles (alimentation monoalternance, gain poussif), mais ça permet de démarrer sans dépense.
Pour ce qui est du câblage des porte-cellules de L70, je serais moins affirmatif que plus haut.
Le dernier que j´ai eu entre les mains ne respectait pas le code couleur devenu standard : Rouge=point chaud droit, Vert = point froid droit, Blanc = point chaud gauche, Bleu = point froid gauche.
Il faut donc repérer les continuités fil à fil et brancher la cellule en conséquence.
_________________
Hervé
Du vinyle, sinon rien !
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 823
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Jeu 17 Sep - 06:22 (2015)    Sujet du message: L70 Répondre en citant

Tout à fait Hervé  Wink
le câblage des porte cellules Lenco ne respectent pas toujours le standard du code couleur actuel
Si notre ami doit recâbler les sorties modulations en ressoudant les câbles du bras directement sur la barrette,
après avoir extrait le préamp Riaa, rien n' empêche, après vérification des +/- des canaux, à l'ohm-metre, de respecter ce code couleur en vigueur
ce sera plus simple à l'avenir si il doit changer de cellule
_________________
A+
Philippe
Revenir en haut
JGN
*
*

En ligne

Inscrit le: 30 Avr 2012
Messages: 3 182
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 17 Sep - 11:26 (2015)    Sujet du message: L70 Répondre en citant

Jamais vu des pc de L70 à la norme actuelle.

Donc comme dit, mesure des continuités, si tu n'as pas d'ohm mètre, un ampoule, une pile et 2 fils, ca marche extra++++, puis photos ou dessin, et tue peux laisser comme ça
Pour recâbler avec les couleurs et mettre à la norme, l'espace n'est pas énorme du côté de la douille où sont soudés les fils, mais c'est faisable.
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + Denon DL160
L70 canal historique + Stanton 680
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 823
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Jeu 17 Sep - 17:45 (2015)    Sujet du message: L70 Répondre en citant

Il n'est pas nécessaire de dessouder les câbles du porte cellule;
 en testant la continuité , le rouge qui existe au départ du pc doit correspondre au + du canal droit au bout des câbles de modulation entrée du préampli phono de l'ampli (point chaud du connecteur Rca male repéré rouge), raccordé en amont sur la barrette
 de même  pour le vert qui existe aussi dans le pc, doit être en communication avec le - du canal droit (point froid du même connecteur Rca)
par contre je vois mal la couleur des autres petits câbles, il faudrait les repérer avec une petite bague bleu pour le -gauche et blanche pour le +gauche
faire de même pour le canal gauche que pour le canal droit (connecteur Rca repéré noir)
_________________
A+
Philippe
Revenir en haut
JGN
*
*

En ligne

Inscrit le: 30 Avr 2012
Messages: 3 182
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 17 Sep - 19:20 (2015)    Sujet du message: L70 Répondre en citant

En effet, il y a une concordance partielle, et plusieurs solution pour trouver l'accord avec les normes en vigueur.
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + Denon DL160
L70 canal historique + Stanton 680
Revenir en haut
rabi
-Membre-
-Membre-

Hors ligne

Inscrit le: 13 Sep 2015
Messages: 14
Localisation: Roubaix
Prénom: Guillaume
Langue 1: fr
Langue 2: en

MessagePosté le: Ven 18 Sep - 12:56 (2015)    Sujet du message: L70 Répondre en citant

Avant de démonter quoi que ce soit je prend le temps de bien comprendre le câblage...
Voici en comparant avec la notice de montage de la Shure 75 6s le code couleur du porte cellule d'origine dans l'état:


Vert: left chanel
Rouge: Right chanel
Noir: Left chanel ground
Noir: Right channel ground (grounded to case)




Les branchements du câble de modulation DIN sur le préampli:

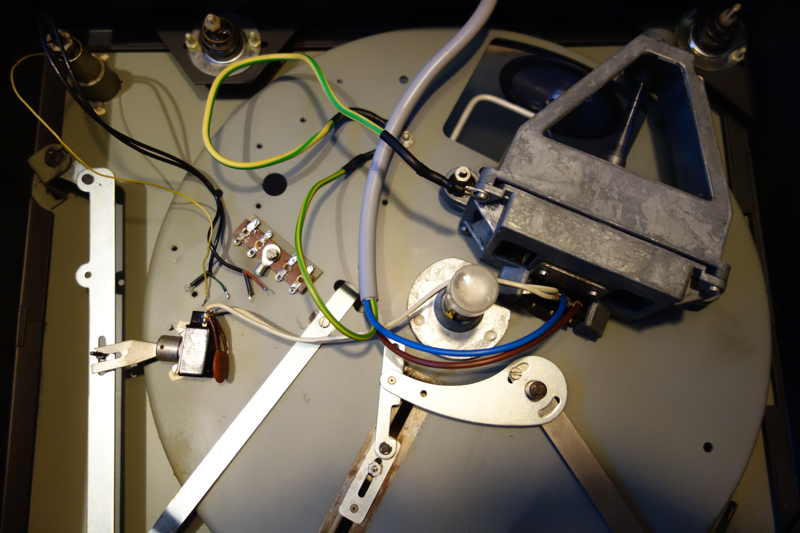

Et les branchements du préampli sur la barrette:



Après observation minutieuse, il n'y a pas de soudure douteuse.

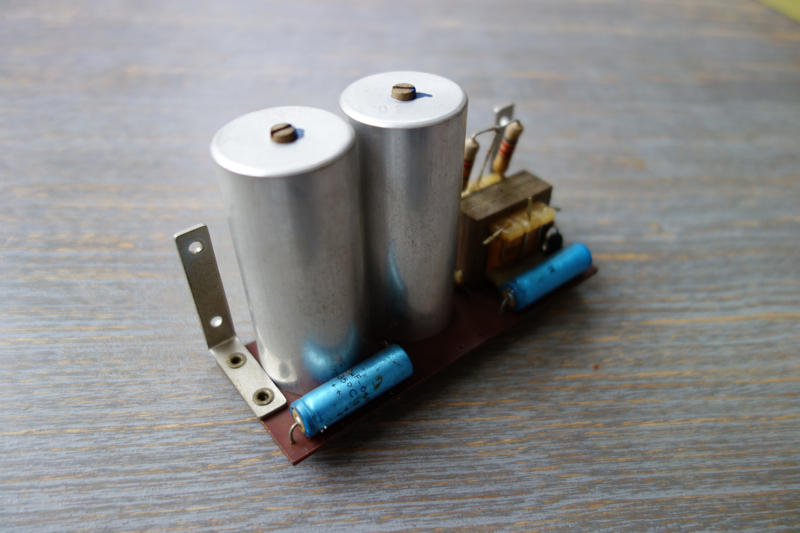

Le canal muet est le droit. Il y a deux condensateurs (?) bleus sur le préampli, soit 1 par canal. Celui de droite pourrait être mort et à l'origine du problème?

Je récupère un ohmmètre ce wk  whew
Au passage bonne surprise, le galet est en alu et non en plastique!


Revenir en haut
JGN
*
*

En ligne

Inscrit le: 30 Avr 2012
Messages: 3 182
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Ven 18 Sep - 15:12 (2015)    Sujet du message: L70 Répondre en citant

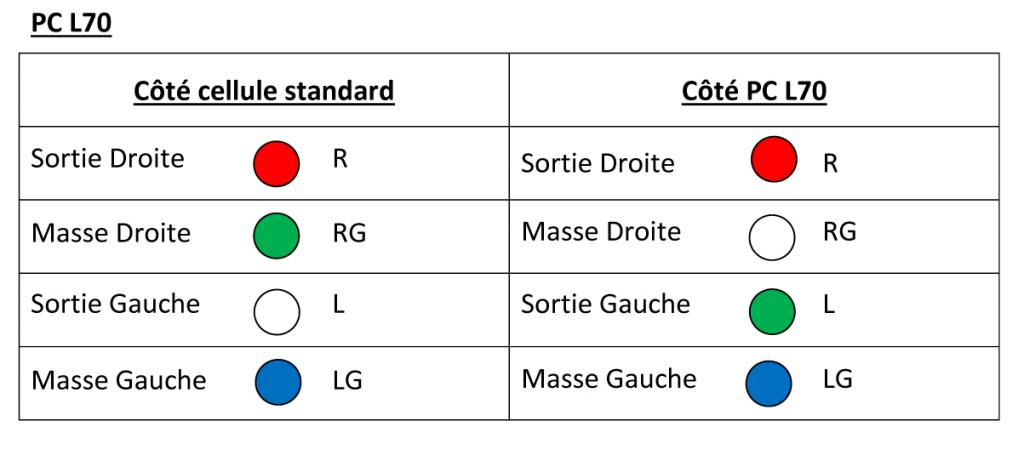

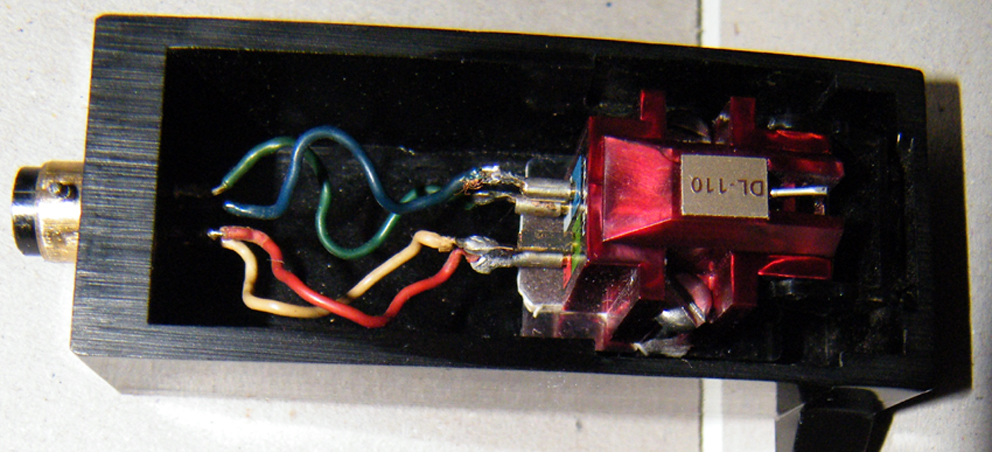

Si les montages côté L70 n'ont pas été modifiés:






Avec câbles, cosses et soudure d'origine garantie. Identiques, après vérif, sur d'autres PC


_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + Denon DL160
L70 canal historique + Stanton 680
Revenir en haut
rabi
-Membre-
-Membre-

Hors ligne

Inscrit le: 13 Sep 2015
Messages: 14
Localisation: Roubaix
Prénom: Guillaume
Langue 1: fr
Langue 2: en

MessagePosté le: Dim 18 Oct - 13:30 (2015)    Sujet du message: L70 Répondre en citant

Salut hats off , après un peu d'entraînement j'ai enfin fait chauffer le fer à souder!








Pré ampli dégagé, câble de modulation et d'alimentation changés selon les indications du forum: la belle chante à nouveau et en stéréo!!
La cellule Shure n'est pas si mal, le stylet semble en assez bon état.  #violon#


Encore une petite question: comment utiliser le marquage stroboscopique au centre du plateau pour vérifier la vitesse? On doit se placer au dessus?
Revenir en haut
JGN
*
*

En ligne

Inscrit le: 30 Avr 2012
Messages: 3 182
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 18 Oct - 15:12 (2015)    Sujet du message: L70 Répondre en citant

Super  !

Je me méfie de diam qui ont l'air en bon état, ça ne se voit pas à l'oeil, ni même avec une bonne loupe.

Pour les roulements horizontaux du bras (ceux qui sont derrières les 2 oreilles du capot de bras), tu as fait quelque chose ?
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + Denon DL160
L70 canal historique + Stanton 680
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 823
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Dim 18 Oct - 15:50 (2015)    Sujet du message: L70 Répondre en citant

rabi a écrit:
Salut hats off , après un peu d'entraînement j'ai enfin fait chauffer le fer à soude

Encore une petite question: comment utiliser le marquage stroboscopique au centre du plateau pour vérifier la vitesse? On doit se placer au dessus?

Il te faut une lampe raccordée au secteur, une lampe normale (60W), pas éco
dans la pénombre, quand tu fixe les graduations, la bonne vitesse est atteinte une fois que celles ci restent fixe (ne tourne plus) Wink
_________________
A+
Philippe


Dernière édition par Phil34 le Dim 18 Oct - 17:04 (2015); édité 1 fois
Revenir en haut
rabi
-Membre-
-Membre-

Hors ligne

Inscrit le: 13 Sep 2015
Messages: 14
Localisation: Roubaix
Prénom: Guillaume
Langue 1: fr
Langue 2: en

MessagePosté le: Dim 18 Oct - 16:29 (2015)    Sujet du message: L70 Répondre en citant

OK merci pour la vitesse!
Après quelques disques, mes oreilles me disent que le moteur ne doit pas être très loin de la vérité  musique


Je n'ai pas touché au bras pour l'instant, il semble très bien fonctionner. Sans démontage y a t-il des signes particuliers qui trahiraient un problème de roulement?


Concernant l'état du stylet le son est aussi pour moi un bon indicateur. Celui là sonne très bien avec la Shure M75 6S (en comparaison avec des cellules que j'ai sur une autre platine AT95 et Akai PC100).
