Bonjour à tous


Qui peut me donner les caractéristiques du bras Jelco SA-13TL1, (celui qui équipe les L75/78S), distance d'installation ?


A+
Philippe
_________________
A+
Philippe
Revenir en haut
Publicité






MessagePosté le: Jeu 11 Déc - 17:29 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JGN
*Membre *
*Membre *

Hors ligne

Inscrit le: 30 Avr 2012
Messages: 2 680
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 11 Déc - 17:34 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Posté le: Mar 2 Aoû - 11:00 (2011)    Sujet du message: Jelco SA-13TL1

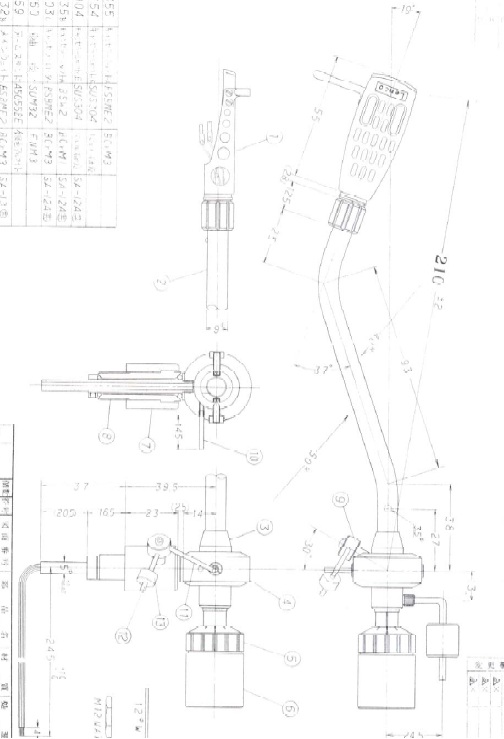

Un petit croquis fait par le créateur du bras, M.  Haruo Uchida



Longueur effective : 210mm.
Distance de montage sur les L75S : 201mm


De la part de Newstalgia et d'in forum voisin et néanmoins amis  Okay   Mr. Green

_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + AT150MLX
L70 canal historique + Stanton 680
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Jeu 11 Déc - 21:26 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Merci JGN et Newstalgia bow

Je cherchais le croquis qu'on avait référencé ici sur le forum, mais le fichier a disparu dans le nuage

http://lenco.reference.clicforum.fr/t95-Lenco-L75-S.htm
_________________
Mario
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Jeu 11 Déc - 22:45 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Je viens de vérifier les cotes d'un Jelco - Lenco très ancien, probablement un premier prototype. Donc a priori ce n'est pas un SA-13TL1. Mais par curiosité je vous communique les cotes mesurées :



Longeur effective : 220mm (contre 210 mentionnés dans le dessin ci-dessus)
dont premier segment du tube sortant du pivot : 22mm
partie du tube intérieur dans le pivot jusqu'à l'axe : 16mm
partie incurvée du bras en angle 19° : 100mm (dessin 93mm)
segment droit près du porte-cellule : 45 mm
longeur du bras sortie du pivot jusque pointe du porte-cellule : 204mm

bon j'ai pas les régles de précision comme Mr.Uchida, donc une marge possible d'erreur de ma part de 1-2 mm

avec le calculateur VE j'arrive à une distance d'installation de 203,26 en Stevenson, overhang de 16,735mm
en Loefgren A j'ai des meilleures valeurs, mais le PC ne permet pas un overhang de 18,95mm

J'opterais de vérifier les mesures sur un bras et ne pas se fier trop sur le dessin seulement, il y a peut-^tre eu plusieurs variantes wondering
_________________
Mario
Revenir en haut
JGN
*Membre *
*Membre *

Hors ligne

Inscrit le: 30 Avr 2012
Messages: 2 680
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 11 Déc - 23:33 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

certains parlent de 198 mm  pour la longueur. Sad

C'est pas de la technique, c'est du loto !

Est-ce qu'on reste dans la marge de réglage au niveau du PC ?
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + AT150MLX
L70 canal historique + Stanton 680
Revenir en haut
twonuts
-Membre-
-Membre-

Hors ligne

Inscrit le: 31 Oct 2011
Messages: 91
Localisation: Pau
Prénom: Eric
Langue 1: fr

MessagePosté le: Sam 13 Déc - 19:40 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Comme il est beau ce bras Mario
On dirait que l'arrière est excentré, je me trompe?
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Lun 15 Déc - 11:20 (2014)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Bonjour Eric,

Oui la partie arrière n'est centrée, axée plus bas ... pour quelle raison j'en sais rien, j'avais acheté ce bras chez un collectionneur de Bruxelles qui m'avait dit qu'il avait été spécialement confectionné pour des Lenco L75/L78 ...
Pour l'instant il est démonté pour une éventuelle 'résurrection' car problèmes de jeu et cablage interne merdique.
hats off
_________________
Mario
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 822
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Lun 5 Jan - 12:42 (2015)    Sujet du message: Bras Lenco L75/78S Répondre en citant

Bonjour à tous, et bonne année 2015  Wink


Bon, j'ai tracé des protractors, pour ce bras, dont l'alignement ne correspond à rien de connu, si on suit les indications du concepteur, ni Bearwald, Loftgren ou Stevenson


Si on part avec :
Effective Lenght: 210mm
Pivot to Spindle: 201mm
Offset Angle: 19°


ça donne ça:

esayez comme ça (je suis dubitatif) Confused


Si on prend un alignement Stevenson, tout en concervant la distance d'installation de 201mm

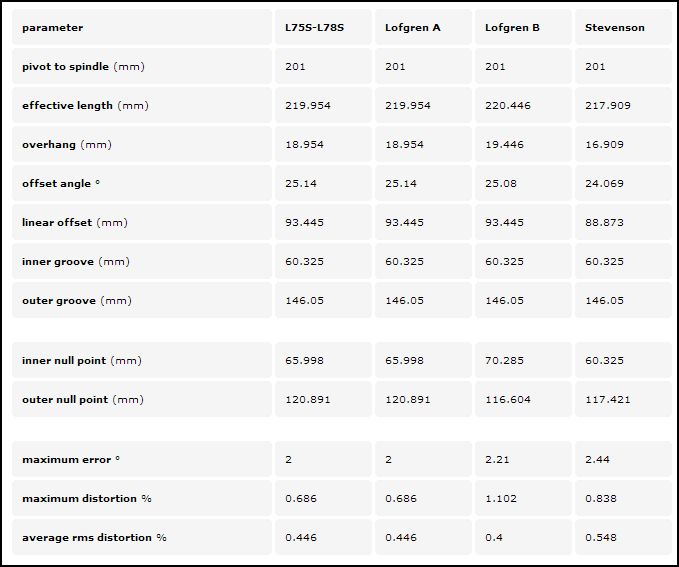

le calcul Vinyl Engine

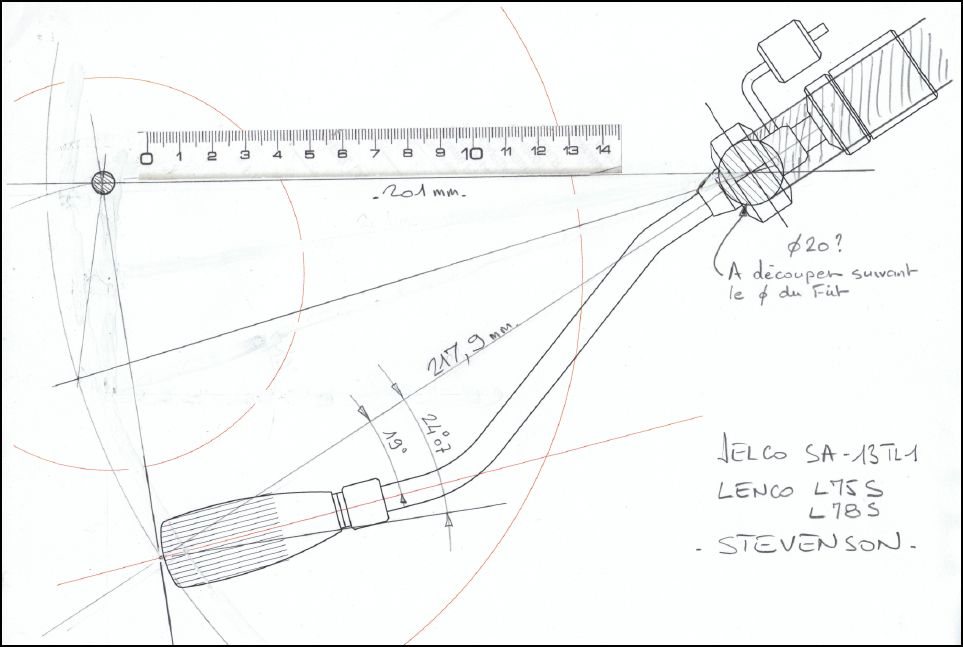

ça donne ça, avec une longueur effective de 217.9mm:
