MessagePosté le: Mar 9 Déc - 16:03 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

IEC et DIN il y en a un identique et l'autre différent (Merci Mr de Lapalisse  Mr. Green )
et tu peux te référer à un disque existant. je prends IEC

Encore inspiré par Maître Phil, sur son exemple, j'ai saisi règle, compas et autres instruments de dessin et papier millimétré pour guider mes premiers pas hésitants, et je me suis refait de A a Z le protractor pour mon Microseiki sur la L75.

Le tracé ajusté et vérifié pour les côtes que me donnait TemplateGen me faisait sortir des clous . Je me le suis fait à la main, à partir du tableau obtenu avec le calculateur de Vinylengine.

Le premier, en tâtonnant et a l'aide de ce qu'avait donné Phil, pour retrouver la méthode, disons 1 heure. Je en suis pas équipé table a tracer. Pour le second, en éliminant un paquet de choses et autres repères inutiles, a peine 20'.

Pas si difficile que ça ! Retour à la  case classe de 3° avec Géométrie et balbutiements de dessin technique Mr. Green

Résultat sans appel. je suis dans les limites de réglage, sur de l'échelle et content d'y être arrivé
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + AT150MLX
L70 canal historique + Stanton 680
Revenir en haut
Publicité






MessagePosté le: Mar 9 Déc - 16:03 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 822
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Mar 9 Déc - 16:38 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

polynis a écrit:
Phil34 a écrit:
Bonjour Philippe


Les 210mm, ne serait-ce pas plutôt la distance d'installation ?






C'est possible  Embarassed  comment mesures-tu la distance d'installation?


Phil.




Eh bien, les 210mm sont la longueur effective (petit bras)!! Je vais tracer un protractor KIVABIEN pour ce bras
en fin de compte, les bras Lenco droit et Jelco/Lenco en S sont interchangeables


A+
Philippe
_________________
A+
Philippe


Dernière édition par Phil34 le Mar 9 Déc - 16:40 (2014); édité 1 fois
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Mar 9 Déc - 16:40 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

JGN a écrit:
IEC et DIN il y en a un identique et l'autre différent (Merci Mr de Lapalisse  Mr. Green )
....
Le tracé ajusté et vérifié pour les côtes que me donnait TemplateGen me faisait sortir des clous .....



IEC et DIN : bien sûr dans le doute j'ai choisi celui identique...

Tu veux dire par là que TemplateGen ne t'a pas sorti un traçé correct ?
_________________
Mario
Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Mar 9 Déc - 16:47 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

Phil34 a écrit:
polynis a écrit:
Phil34 a écrit:
Bonjour Philippe


Les 210mm, ne serait-ce pas plutôt la distance d'installation ?







C'est possible  Embarassed  comment mesures-tu la distance d'installation?


Phil.





Eh bien, les 210mm sont la longueur effective (petit bras)!! Je vais tracer un protractor KIVABIEN pour ce bras
en fin de compte, les bras Lenco droit et Jelco/Lenco en S sont interchangeables


A+
Philippe
C'est alors effectivement un petit bras < 9 pouces Shocked . J'en avais vu un comme cela sur une ancienne platine Sanyo (je pense...). Impossible à régler en Baerwald car les fentes du porte-cellule n'étaient pas assez longues, mais en Stevenson cela avait fonctionné.

PS: Désolé pour le off-topic Embarassed
_________________
Mario
Revenir en haut
JGN
*Membre *
*Membre *

Hors ligne

Inscrit le: 30 Avr 2012
Messages: 2 685
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mar 9 Déc - 17:47 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

pour l’échelle j'avais bien le 10 ou 20 cm OK, mais surtout pour les chiffres, des choses différentes entre la proposition TemplateGen et ceux donnés par Vynilengine.
Je suis parti de ces derniers pour faire mon protractor KIVABIEN release JGN 75 MS 101 / Phil

C'est un peu angoissant! quel est le bon ? Et la différence pour un écart qui restait faible ne saute pas aux oreilles. Un peu moins de distorsion sur  précédent, peut-être ? Rolling Eyes
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + AT150MLX
L70 canal historique + Stanton 680


Dernière édition par JGN le Mar 9 Déc - 23:21 (2014); édité 1 fois
Revenir en haut
polynis
Membre*
Membre*

Hors ligne

Inscrit le: 24 Nov 2014
Messages: 124
Localisation: Belgique - Bruxelles
Prénom: philippe
Langue 1: fr
Langue 2: en
Langue 3: nl

MessagePosté le: Mar 9 Déc - 21:05 (2014)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

Phil34 a écrit:
polynis a écrit:
Phil34 a écrit:
Bonjour Philippe


Les 210mm, ne serait-ce pas plutôt la distance d'installation ?








C'est possible  Embarassed  comment mesures-tu la distance d'installation?


Phil.






Eh bien, les 210mm sont la longueur effective (petit bras)!! Je vais tracer un protractor KIVABIEN pour ce bras
en fin de compte, les bras Lenco droit et Jelco/Lenco en S sont interchangeables


A+
Philippe


Merci pour ton aide Philippe, ainsi qu'aux autres...


Je suis sur le départ des vacances, je prendrai connaissances de la suite de ces échanges dès mon retour (début janvier)


Je vous souhaite d'ores et déjà une excellente fin d'année et vous dit à tout bientôt, avec des réglages en bonne et due forme...


@+


Phil
Revenir en haut
polynis
Membre*
Membre*

Hors ligne

Inscrit le: 24 Nov 2014
Messages: 124
Localisation: Belgique - Bruxelles
Prénom: philippe
Langue 1: fr
Langue 2: en
Langue 3: nl

MessagePosté le: Dim 4 Jan - 13:27 (2015)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

bonjour à tous,


me voilà de retour de vacances Smile  J'en profite également pour vous souhaiter une joyeuse année 2015.


Je me remets doucement aux réglages de ma L78 SE et j'ai peut-être trouvé une solution pour le poids d'antiskating manquant ...


Bonne journée
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 822
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Lun 5 Jan - 12:46 (2015)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

Bonjour Philippe


Pour l'alignement de ta cellule sur ton bras Jelco L78SE SA-13-TL1
c'est là :
http://lenco.reference.clicforum.fr/t3103-Bras-Lenco-L75-78S.htm#p29079



Bonne année


A+
Philippe
_________________
A+
Philippe
Revenir en haut
polynis
Membre*
Membre*

Hors ligne

Inscrit le: 24 Nov 2014
Messages: 124
Localisation: Belgique - Bruxelles
Prénom: philippe
Langue 1: fr
Langue 2: en
Langue 3: nl

MessagePosté le: Lun 5 Jan - 13:44 (2015)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

Bonjour Phil,

un grand merci à toi pour ce réglage, je vais imprimer ton protractor et te tiendrai au courant Smile

Une excellente journée à toi (ainsi qu'aux autres of course Wink )

Philippe.
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 822
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Lun 5 Jan - 17:15 (2015)    Sujet du message: Protractor Baerwald/LofgrenA pour bras droit L75/L78 Répondre en citant

pour un alignement optimum, après impression (sur papier cartonné, c'est plus rigide, donc plus précis)
il faut découper le Ø de l'axe de plateau (Ø6.5mm) et le Ø du fut de pivot du bras (il faut le mesurer, peut être Ø20mm ?), insérer pil poil le protractor entre ces deux références, et régler ensuite la position du diamant sur les points nuls, en alignant les bords de la cellule aux traits // à l'angle offset

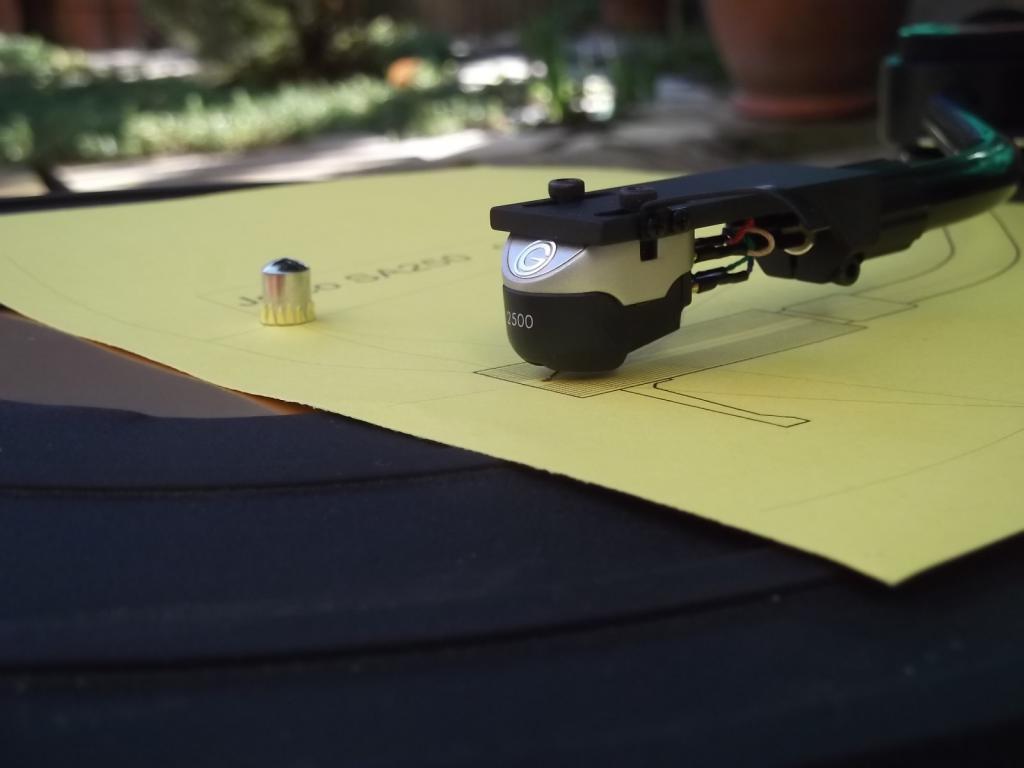

Comme ça: (ce n'est pas le même bras, c'est un exemple)  Wink
