MessagePosté le: Mer 16 Avr - 20:29 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

Bravo Vincent  bravo


Merci pour cette belle contribution  Okay
_________________
Mario
Revenir en haut
Publicité






MessagePosté le: Mer 16 Avr - 20:29 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Vincent33
-Membre-
-Membre-

Hors ligne

Inscrit le: 19 Jan 2014
Messages: 7
Localisation: Bordeaux
Prénom: Vincent
Langue 1: fr

MessagePosté le: Mer 23 Avr - 17:56 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

Les V-Blocks ! Les V_Blocks !  fête

Voilà les dernières news Wink

Bon le chantier de la B52 continue d'avancer à son rythme, les derniers travaux se sont concentrés sur les paliers et la connectique.

Pour les V-blocks, j'ai étudié différentes solutions :
Fabrication en bois (baguette chinoise), domino électrique, détourner un objet facilement trouvable pour en faire un palier facilement usinable.
Après n'avoir rien trouvé de convenable et souhaitant tout de même remplacer les paliers détruits la B52, tout à coup la lumière fut ! Mr. Green

La pâte FIMO !!! #violon#

Après mûre réflexion, vu la petitesse des pièces, j'ai décidé de tenter la technique du moulage.

J'ai dessiné sous DAO les cotes approximatives des paliers pour les faire couper au laser par un ami.

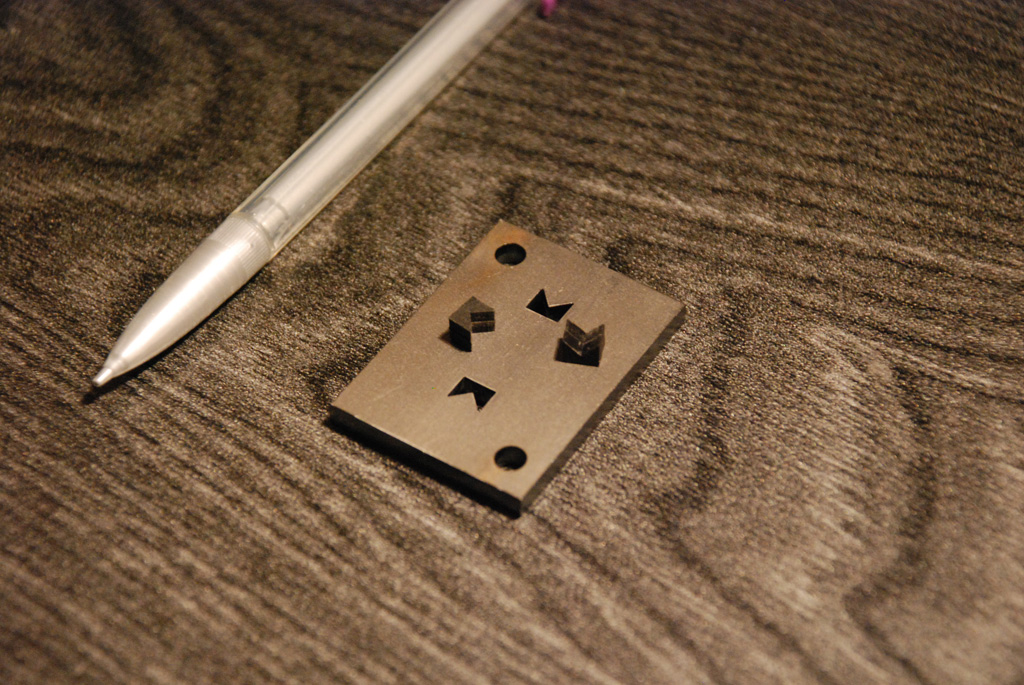

Les dessins sont détourés dans une tôle de 2mm en acier qui mit l'un sur l'autre me donne une épaisseur correcte :

Les trous sont donc remplis de pâte FIMO noire, arasé au cutter, puis mis en cuisson 30 min à 110°C. Après refroidissement, les blocks sont démoulés.
Le moule n’était pas idéale car la séparation entre les 2 tôles crée une petite bavure dans le V.
Après rectification au 400 et au cutter, les blocks sont collés au double face dans leur siège préalablement nettoyé.

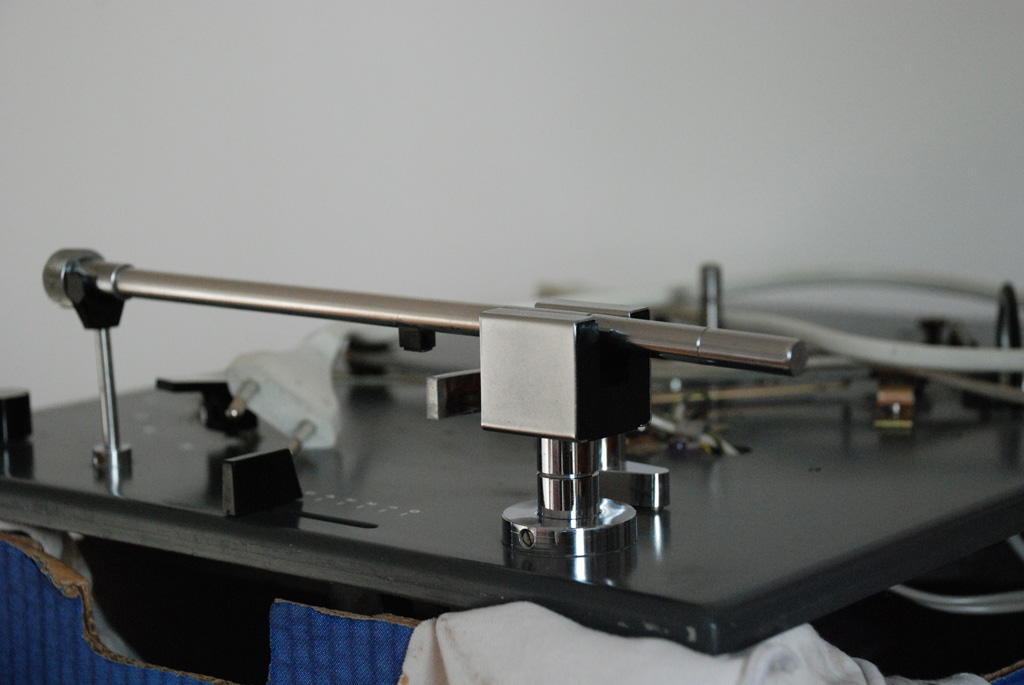

Le bras est tout content d'être remonté et à fière allure Cool
Ces blocks sont à tester, dans tout les cas,  la FIMO est à mon avis une solution à creuser Okay

Nota :

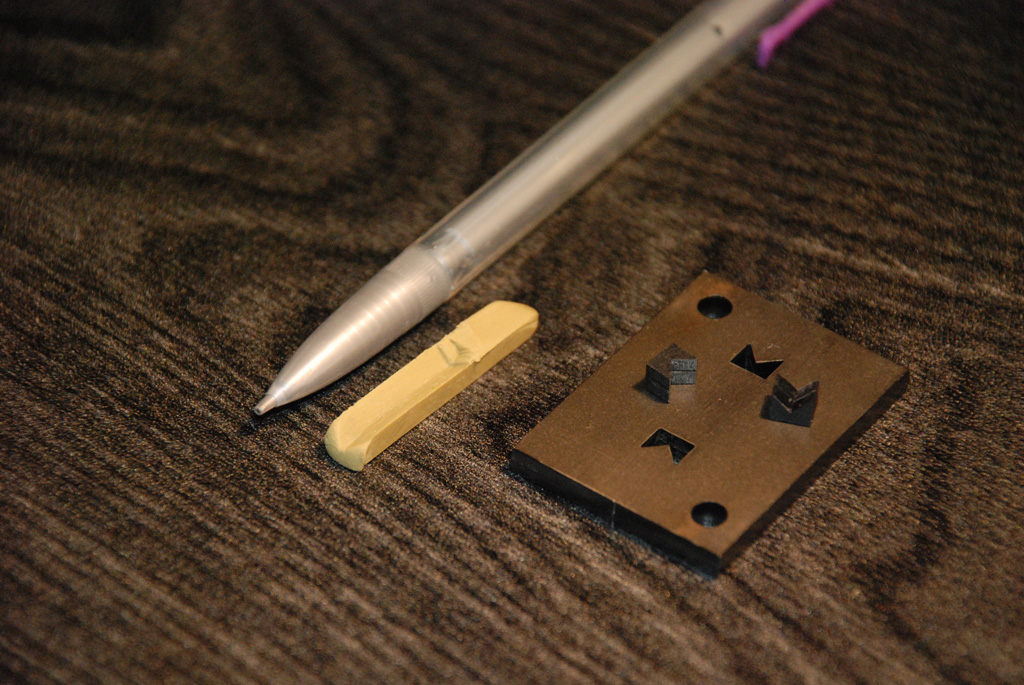

D'ailleurs, n'ayant pas accès au une machine de découpe aussi précise au début, j'ai tenté de mouler de façon artisanale à l'aide de cornière en Alu de 5mm une barre pouvant être débité par la suite :

On arrive à quelque chose de très convenable et économique je trouve, à creuser smoke
Deuxième chantier : la prise Din. musique
Le but : remplacer la prise Din par une connectique RCA plus conventionnelle tout en gardant l'esprit de simplicité et 'vintage 'de la B52.

On commence par ouvrir la prise à l'aide d'une pince et d'un tournevis :

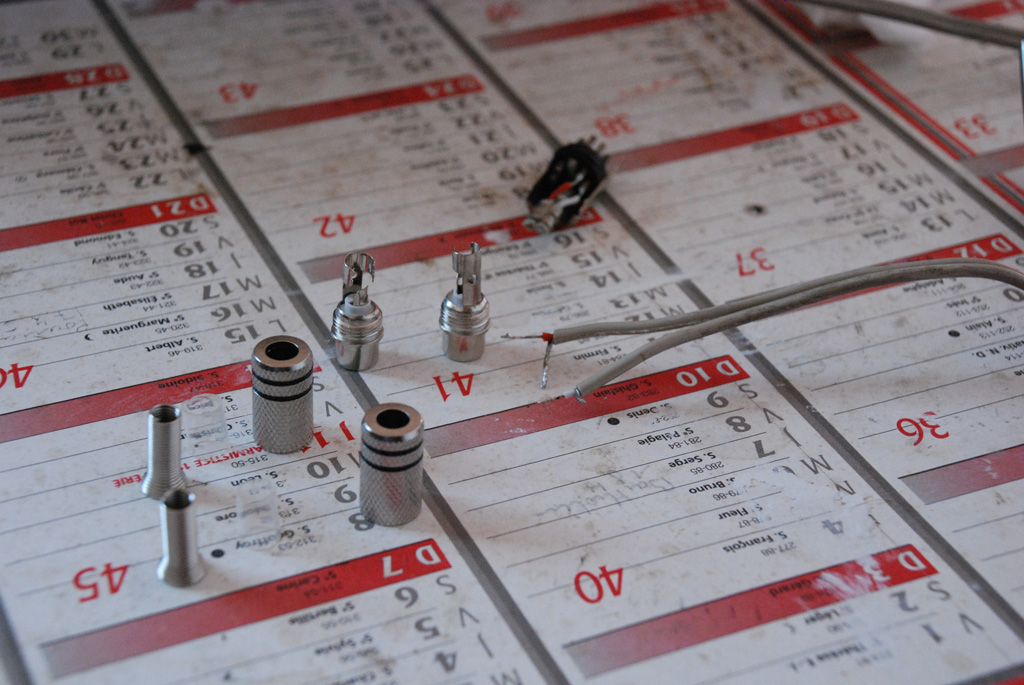

Ensuite on coupe au ras pour garder un maximum de fil, il semble être de bonne qualité et je ne tiens pas à dessouder quoi que soit de fonctionnel sur cette platine, on dénude et on étame  :

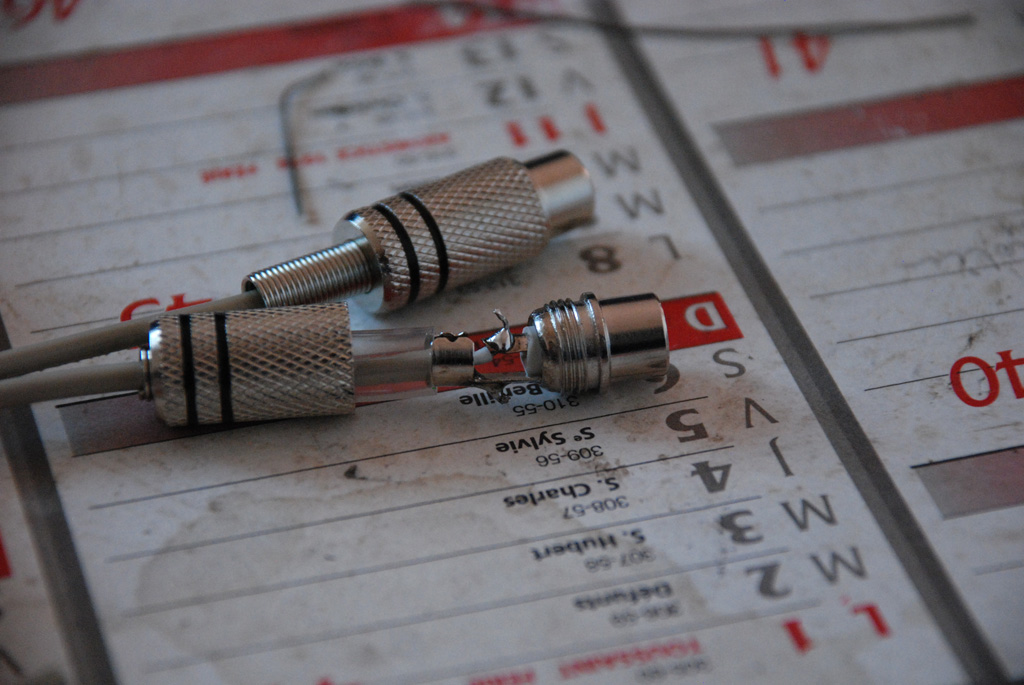

Puis on soude les blindages et les âmes dans les prises RCA femelles, le raccordement au sélecteur se fera avec des prises mâles - mâles :

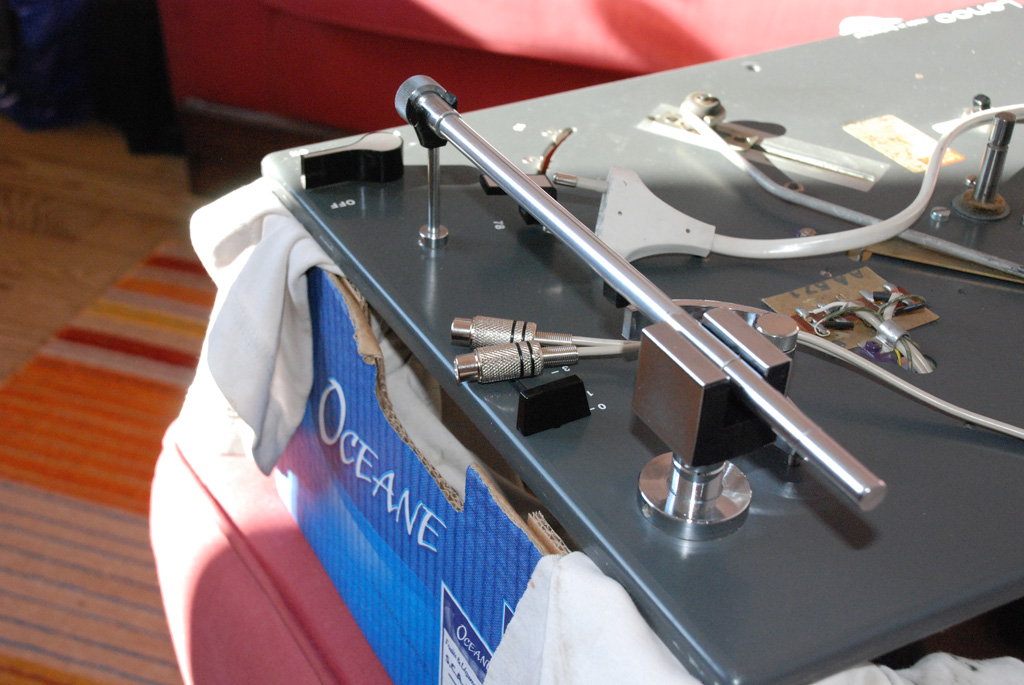

On test les branchements, on revisse les prises, un ptit coup de chiffon humide sur le cable et la prise secteur et on admire Very Happy

Vraiment content du résultat, certes ça n'est pas d'origine mais ça reste bien dans l'esprit je trouve.
Voilà, je vais pouvoir continuer par le remontage de la mécanique tout en ne négligeant pas le graissage de tout les éléments mécaniques Razz

A suivre Smile
Revenir en haut
banzai
Membre*
Membre*

Hors ligne

Inscrit le: 19 Avr 2014
Messages: 121
Localisation: IdF
Prénom: Banzai
Langue 1: fr
Langue 2: en
Langue 3: es

MessagePosté le: Mer 23 Avr - 19:45 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

bravo pour la pate FIMO  ! merci pour cette astuce ...et beau boulot bien sur.


Revenir en haut
maco
*
*

Hors ligne

Inscrit le: 10 Mar 2009
Messages: 2 748
Localisation: Luxembourg
Prénom: Mario
Langue 1: fr
Langue 2: en
Langue 3: de
Langue 4: it

MessagePosté le: Mer 23 Avr - 21:00 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

Okay  Bravo ! Bons tuyaux à essayer...
_________________
Mario
Revenir en haut
MAZZONI
*Membre *
*Membre *

Hors ligne

Inscrit le: 22 Aoû 2010
Messages: 2 622
Localisation: Paris
Prénom: Hervé
Langue 1: fr
Langue 2: en
Langue 3: es

MessagePosté le: Mer 23 Avr - 23:29 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

Pour le câblage, on peut penser à mieux traiter les masses qu'à l'origine.
Un montage originel n'est pas nécessairement vertueux : l'âge ne fait rien à l'affaire ...
_________________
Hervé
Du vinyle, sinon rien !
Revenir en haut
EL-MITCH
*Membre *
*Membre *

Hors ligne

Inscrit le: 28 Fév 2012
Messages: 360
Localisation: auvergne du nord
Prénom: Mitch
Langue 1: fr

MessagePosté le: Jeu 24 Avr - 06:13 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

le coup de la Fimo.... Okay Okay Okay

question : pourquoi des RCA femelles ?
Revenir en haut
JGN
*Membre *
*Membre *

Hors ligne

Inscrit le: 30 Avr 2012
Messages: 2 685
Localisation: 33
Prénom: Jean-Gilbert
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Jeu 24 Avr - 11:51 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

OK pour la Fimo.


Economique ???


cest con j'ai revendu mon equipement a commande numerique de tres haute precision  Sad Sad Sad    Mr. Green


Tres beau boulot.  bravo
_________________
Member of the L70 F.U.C.
Sansui AU717 Grundig TU9000 FineArts Denon CDC3520 HRC Dk4
L75 touiquée + MS101 + AT150MLX
L70 canal historique + Stanton 680
Revenir en haut
Phil34
*
*

Hors ligne

Inscrit le: 04 Mai 2010
Messages: 822
Localisation: Cabrieres 34800
Prénom: Philippe
Langue 1: fr
Langue 2: en

MessagePosté le: Jeu 24 Avr - 17:41 (2014)    Sujet du message: Remise en état d'une B52 Répondre en citant

Tres tres bonnes idées  Okay
beau boulot, cette belle B52 mériterait de bon câbles de modulation, ceux d'origine sont pour le moins dépassés, voire même oxidés, et ne donnent rien de bon
Comme le souligne Mitch, pourquoi des rca femelles ?
en tout cas, hats off
A+
Philippe
