On m'a demandé dans le bar d'en face quelques dimension de ce bras, je profite de l'occasion pour en faire une présentation complète.
Prévu au départ pour une B51, ensuite, impatient de le tester j'ai pensé le monter sur une L75, finalement, il retournera sur la B51.

Tout d'abord un lien vers le vinylengine. Vous apprécierez les réglages artisanal du bras:

http://www.vinylengine.com/library/grado/laboratory-series.shtml

C'est donc un unipivot en "gunstock walnut", du noyer mais je vois pas ce qu'est le gunstock Question

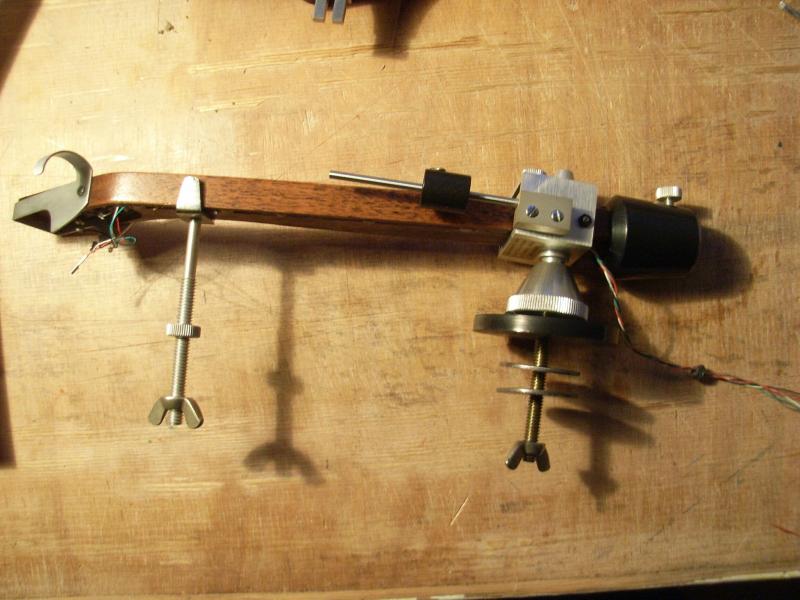

Une vue de l'ensemble assemblé:

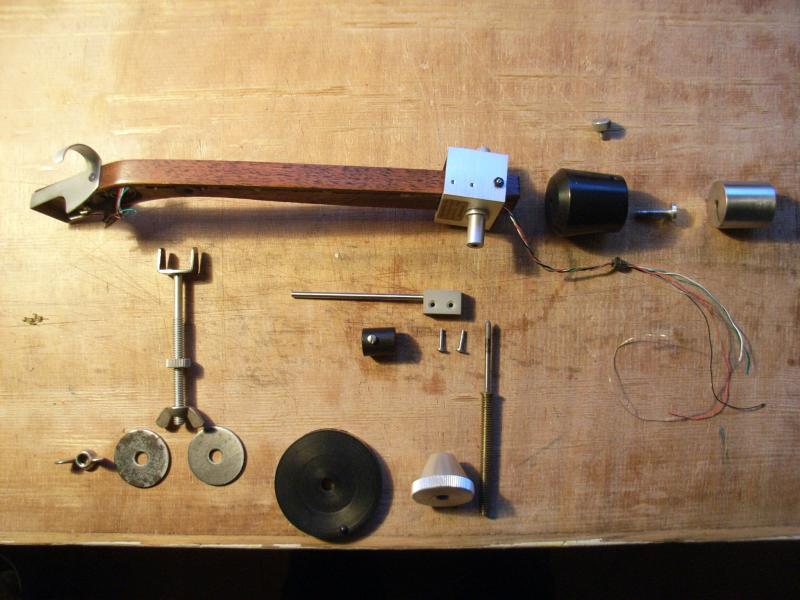

et une vue "éclatée":

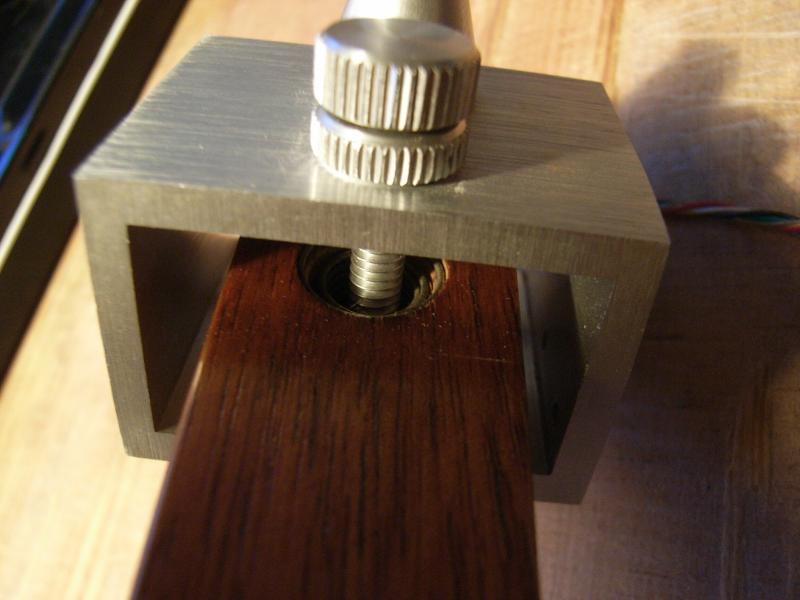

Je n'ai pas démonté le système du pivot verticale, ne voulant pas refaire les réglages. Mais il est extrêmement simple:



Pointe / contre pointe et un écrou pour fixer le réglage une fois effectué.

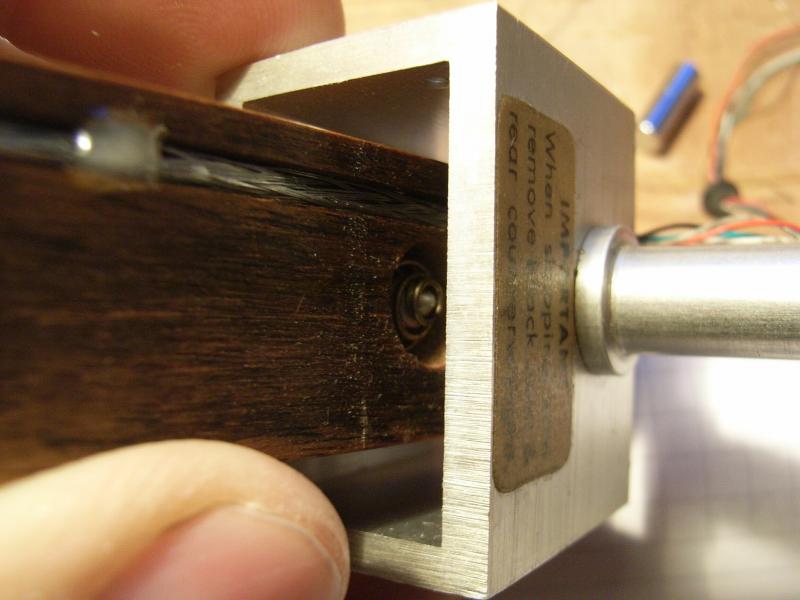

Le (uni) pivot horizontal est assuré aussi très simplement par une pointe qui traverse le bloc central en alu et le bras pour aller se loger dans la forme arrondie à coté de la vis servant au réglage de la force d'appui du diamant. Le réglage vericale est assuré par la vis en laiton supportant la pointe du pivot qui se vis dans le cone en alu.

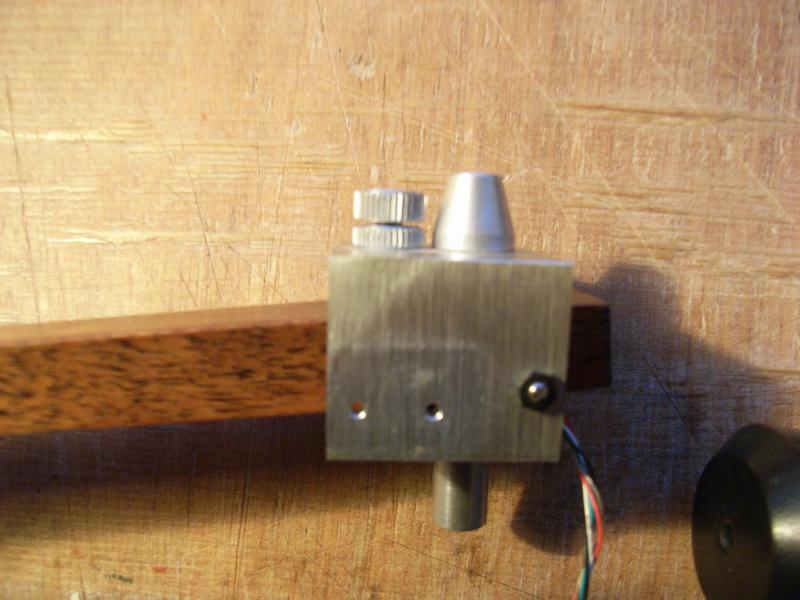

Le réglage de la force d'appui agit sur un ressort logé dans le bras:

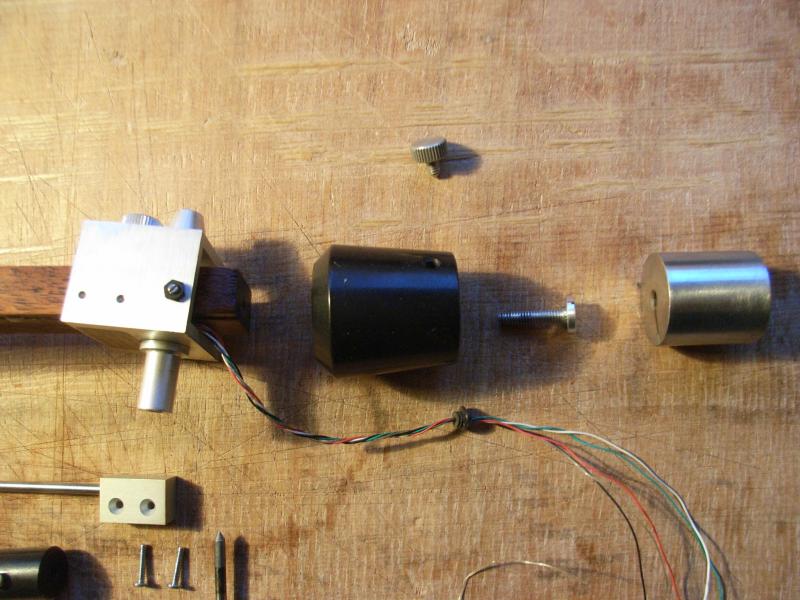

L'équilibrage est assuré par un poids mobile à l'arriere du bras:



Le poids sur le coté qui ressemble à celui présent sur le bras des L75, est ici utilisé pour la balance latéral. Je n'ai pas encore bien compris le but mais ce pourrait être l'antiskating.

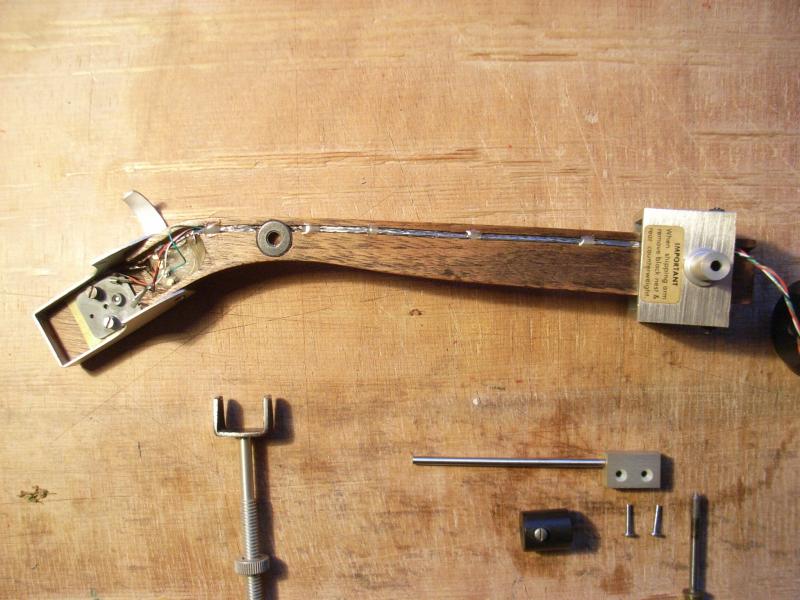

Et quelques vues en plus pour les détails.

le cablage du bras.
A l'origine, le cable part de la cellule et va jusqu'au préamp. Ici, il a étè coupé.
Je le referais certainement comme à l'origine,en file de litz, lors du prochain montage .

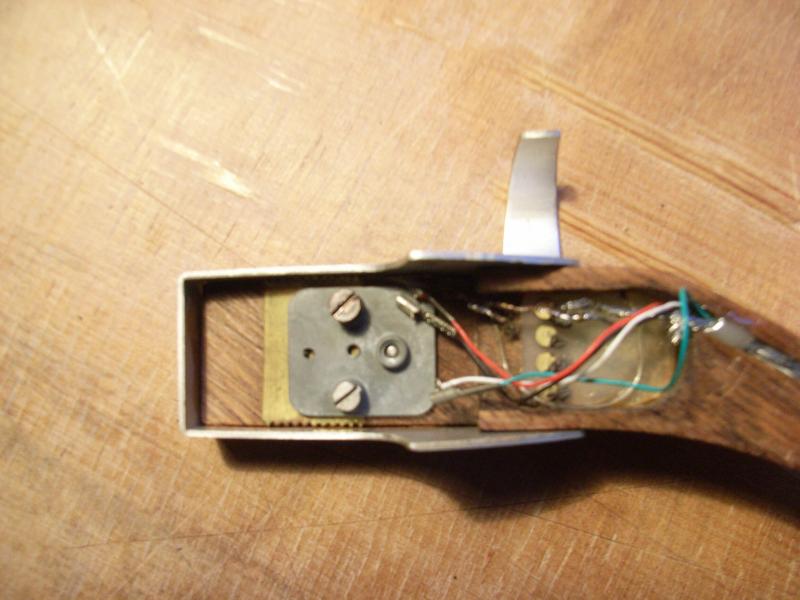

Le porte cellule:

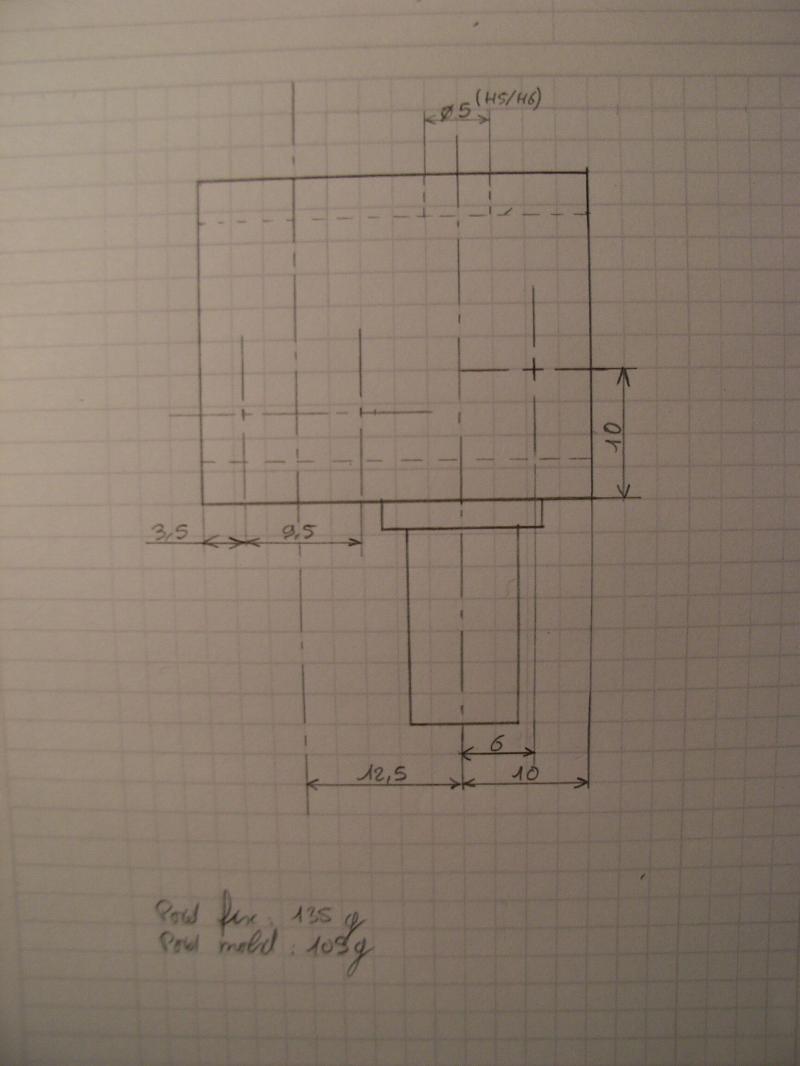

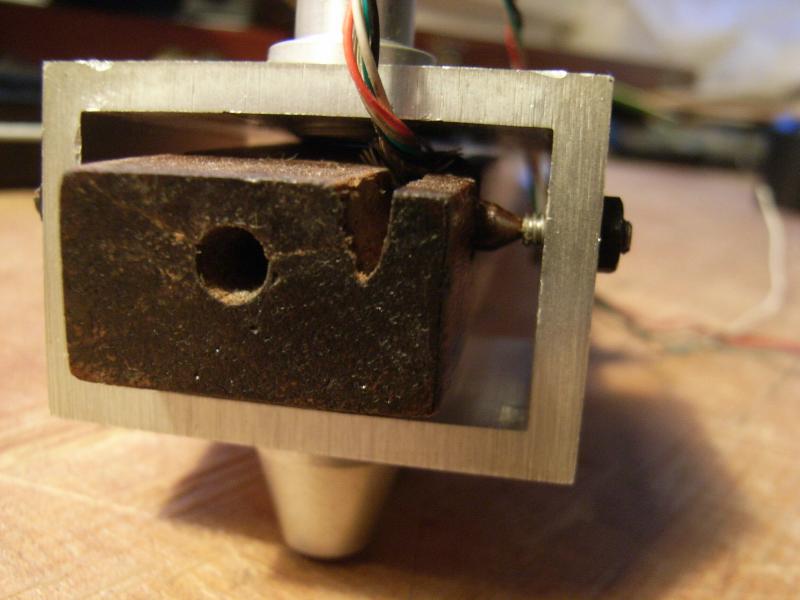

Pour ce qui est des dimensions qui m'ont été demandé, voici le plus important, le systeme central contenant les pivots et le réglage de la force d'appui:




Au final, ce bras ne se monte pas sur une L75 ou autre Lenco à plateau inséré dans le chassis car le bras est trop haut!

VHH
