MessagePosté le: Ven 17 Avr - 09:39 (2009)    Sujet du message: Thorens PR15 Répondre en citant

Messieurs,

Une présentation du cœur de mon système mono: l'intégré Thorens PR15.

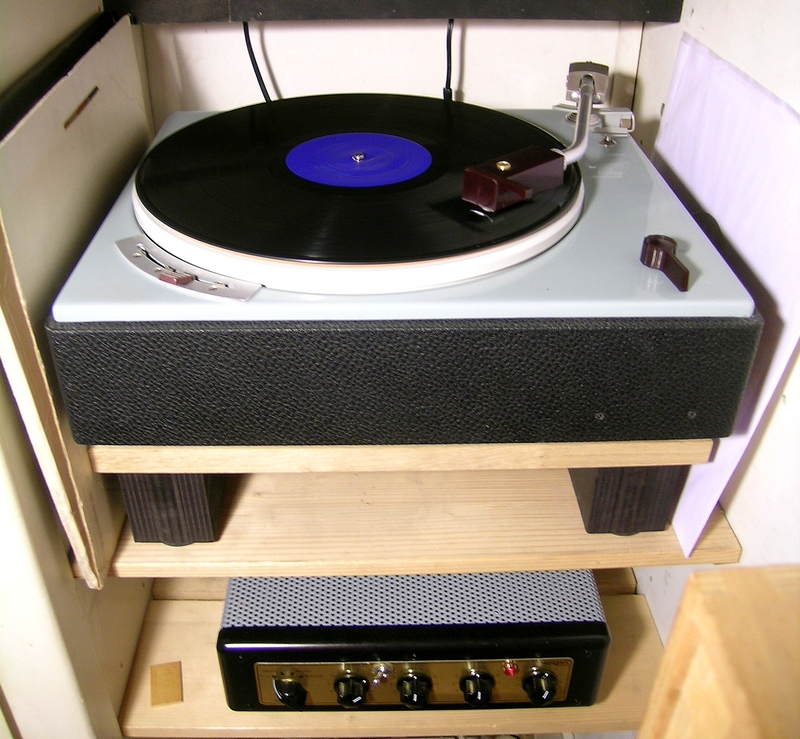

Pour commencer, une petite photo du "coin mono":

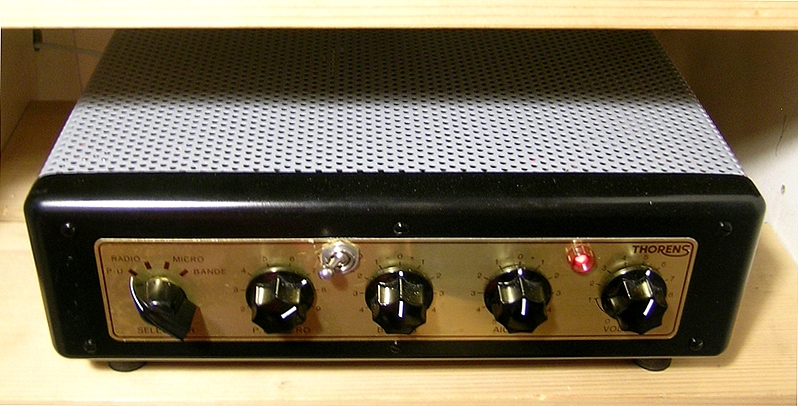

Et maintenant le PR15.
C'est un intégré mono, PP de 6L6 en ultralinéaire, développant 10/15W.

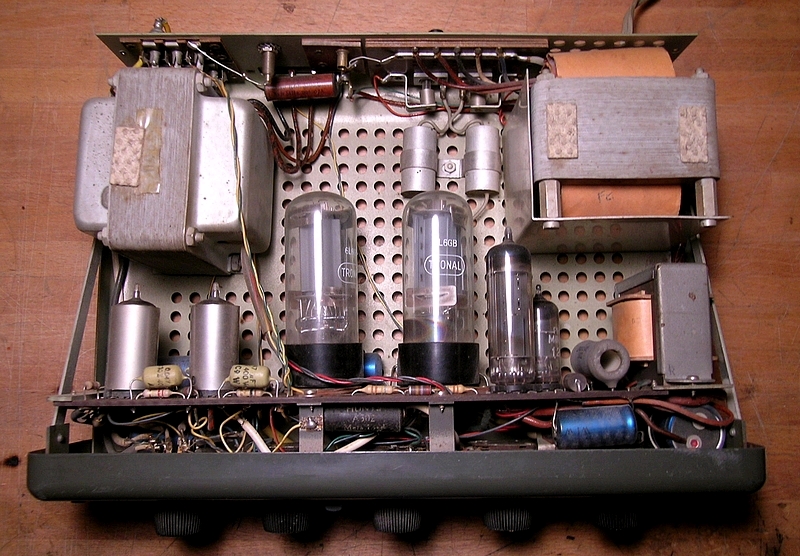

Une vue des entrailles telles que d'origine:

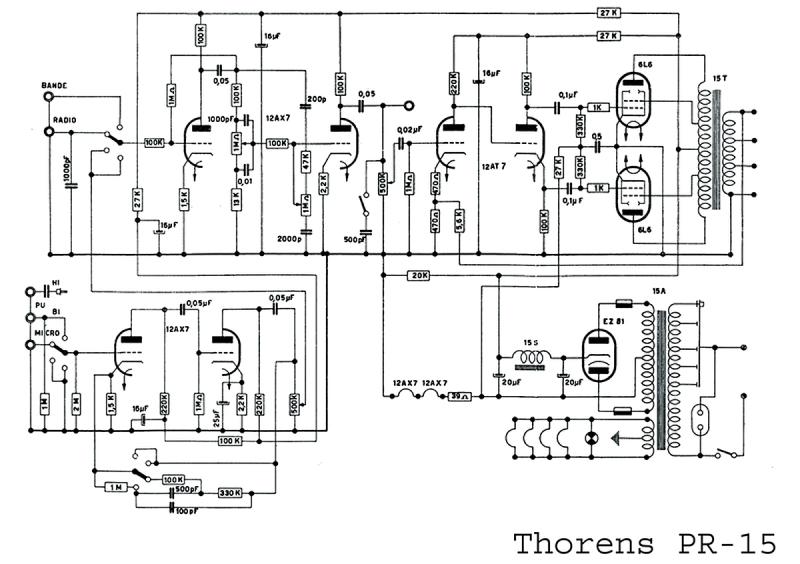

Le schéma:


Ceux qui savent lire un schéma verront que ce PR15 est très bien pensé, avec notamment un filtrage CLC sur l'alimentation et le branchement des 6L6 en ultralinéaire.

Mais voilà, tout bon que cet ampli puisse être, je n'ai pas résisté à la tentation de le modifier quelque peu.
J'ai d'abord revu les valeurs des condensateurs de l'alimentation, supprimé les contrôles de tonalité et de ce fait remplacé le 12AX7 de la partie préampli par une 12AU7(dont seulement une triode est utilisée) plus linéaire que la 12AX7.
J'ai également supprimé toutes les entrées à part l'entrée pour le tourne-disque (P.U.) et la radio.
L'impédence d'entrée phono a été modifiée: portée à 470kOhms pour être compatible avec les cellules magnétiques "modernes".

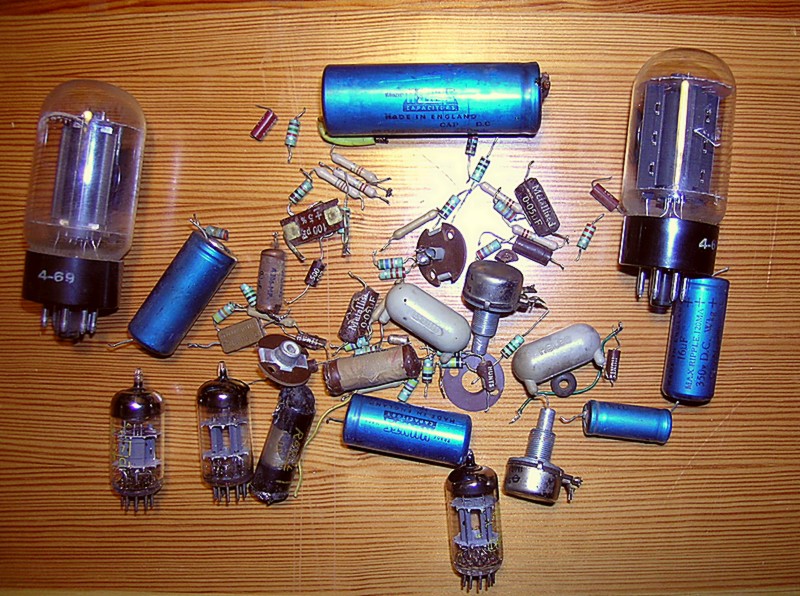

Tous les condensateurs ont été remplacés: le 20µF en tête de filtre d'alim par un 22µF, le 20µF après la self par un polypropylène de 68µF, tous les autres chimiques également changés par des BC Components, et tous ceux sur le signal remplacés par des K40Y-9 PIO soviétiques.
Toutes les résistances ont également été changées par des Allen Bradley (quand il fallait laisser du carbone) ou par des Holco.

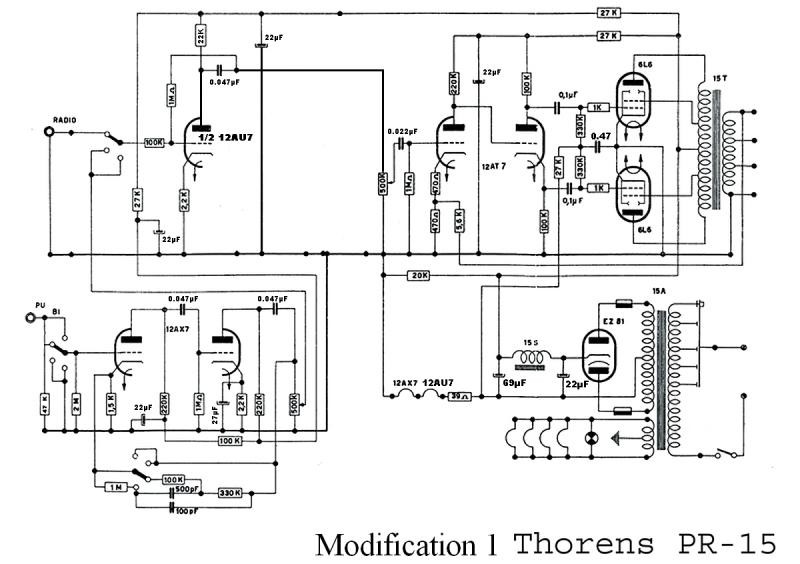

Voilà le schéma après modifs:

Les lampes installées sont:
-12AX7 WA Mazda chrome plates
-12AU7 WA Mazda chrome plates
-12AT7 Mazda bug
-6P3S-E équivalent soviétique normes militaires de la 6L6
-EZ81 Mazda.

Voilà Exclamation

Et ça marche plutôt bien musique j'adore Cool

hats off


Dernière édition par François le Jeu 18 Juin - 10:05 (2009); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Ven 17 Avr - 09:39 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
olivier
*Membre *
*Membre *

Hors ligne

Inscrit le: 20 Fév 2009
Messages: 347
Localisation: Savoie
Prénom: Olivier
Langue 1: fr
Langue 2: en

MessagePosté le: Sam 18 Avr - 15:07 (2009)    Sujet du message: Thorens PR15 Répondre en citant

Toujours pudique sur les enceintes le François...
_________________
Olivier
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Sam 18 Avr - 15:11 (2009)    Sujet du message: Thorens PR15 Répondre en citant

olivier a écrit:
Toujours pudique sur les enceintes le François...
C'est la section amplification ici, non Question Wink
Et puis, on n'est pas sur le vert ici, donc "choquer le bourgeois" ne sert à rien Very Happy

Je pensais que tu interviendrais dans ce fil pour nous parler de ton PR15 plutôt que de mes Comet 202 Razz
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Sam 13 Juin - 09:28 (2009)    Sujet du message: Thorens PR15 Répondre en citant

Tiens, j'ai un nouveau patient (PR15) sur le billard Laughing

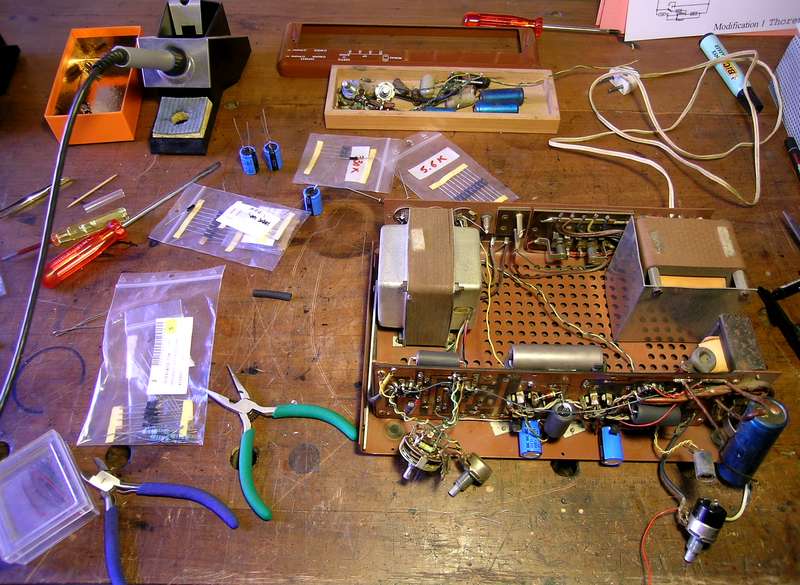

C'est celui de Dominique qui m'a demandé de lui faire un upgrade complet, identique à celui fait sur le mien.
Seul "problème": c'est un numéro de série antérieur au mien et le circuit et les valeurs de composants ne sont pas tout à fait identiques Confused .
Bon, considérant et supposant que les modèles plus tardif ont bénéficié d'améliorations, je vais le modifier pour qu'il soit identique au mien whew

hats off
Revenir en haut
François
Invité

Hors ligne




MessagePosté le: Lun 15 Juin - 15:00 (2009)    Sujet du message: Thorens PR15 Répondre en citant

François a écrit:
Tiens, j'ai un nouveau patient (PR15) sur le billard Laughing

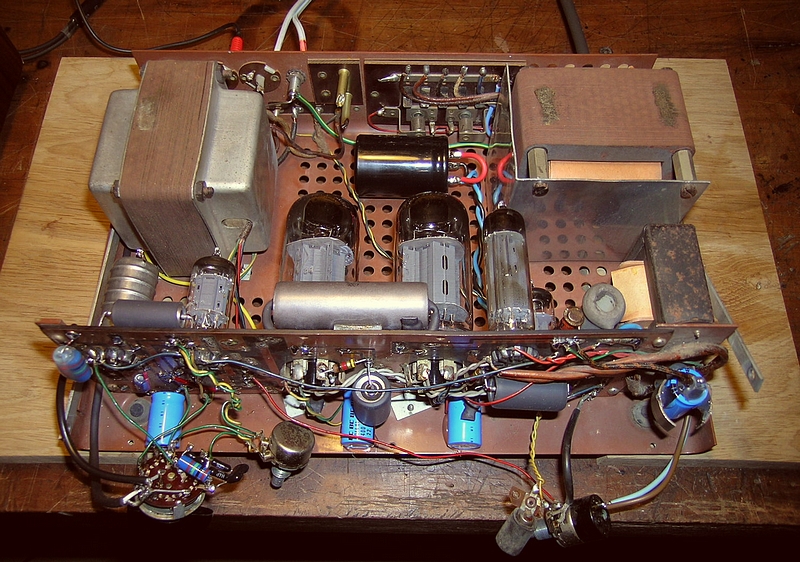

Et voilà, ça marche musique
