Préampli mono triode.
Aller à la page: <  1, 2

Poster un nouveau sujet   Répondre au sujet    Lenco Référence Index du Forum -> Le chaînon manquant -> Rayon bricolage.
Sujet précédent :: Sujet suivant
Auteur Message
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Ven 22 Oct - 22:07 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Après deux de noël ça marche mieux  Mr. Green










Franz.
Revenir en haut
Publicité






MessagePosté le: Ven 22 Oct - 22:07 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Sam 23 Oct - 23:47 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

807SE a écrit:
 fais ch.... sale môme

Franz.
Coupe lui un doigt, il s'en rappellera. Evil or Very Mad

VHH
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Sam 23 Oct - 23:50 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

807SE a écrit:
Après deux de noël ça marche mieux  Mr. Green


Franz.
Quelle idée de poster à jeun.

Merci pour le schéma, je vais tracer des petites courbes sur un réseau pour voir. Je viens comprendre comment ça marchait alors je trace tous ce que je trouve....    ça va pas la tête ça va pas la tête ça va pas la tête ça va pas la tête

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Sam 23 Oct - 23:54 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Un dernier truc, 47µf juste apré la EZ80, ce n'est pas trop?

Et entre ta résistance de charge et celle de 10W, tu devrais rajouter un condo d'une dizaine de µF (environ) et de bonne qualité.

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 24 Oct - 00:06 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

je viens de regarder les datas, ils donnent 50uf maxi.  Cool

http://tdsl.duncanamps.com/show.php?des=EZ80

Tu me diras ce que tu penses des courbes. Wink

Franz.
Revenir en haut
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 24 Oct - 00:13 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

vince HH a écrit:
807SE a écrit:
 fais ch.... sale môme

Franz.

Coupe lui un doigt, il s'en rappellera. Evil or Very Mad

VHH
Si je le prend sur le fait je lui coupe la main Okay Mr. Green

Franz.
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 24 Oct - 08:14 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

807SE a écrit:

Tu me diras ce que tu penses des courbes. Wink

Franz.
En fait c'est le contraire, je cherche voir comment sont utilisées en générale les courbes pour tel ou tel tube.



Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 24 Oct - 10:29 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Alors, pour être d'accord des le départ, il se peut ou plutôt, il y a de fortes chances que je me trompe.

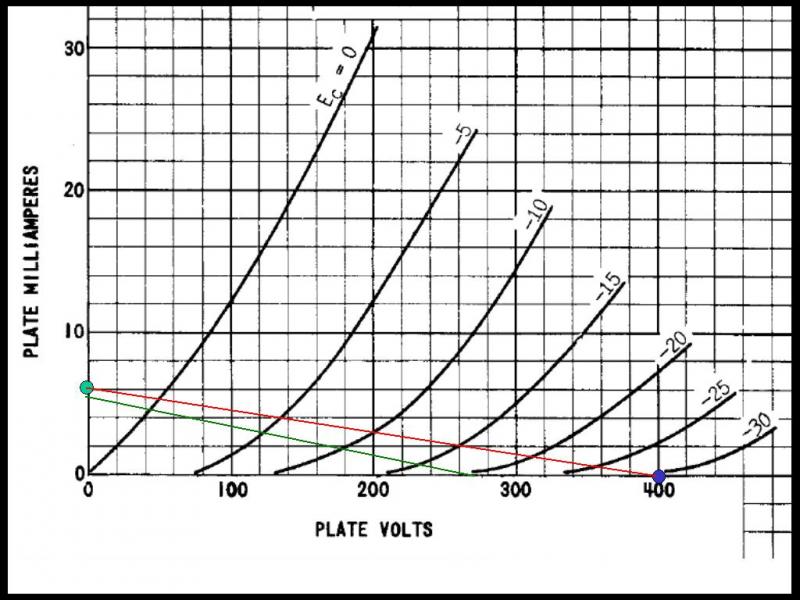

1- Dans ton schéma, la HT est de 400V.
    On place sur la ligne "plate volt" le point de depart (bleu)

2- tu as une Ra (résistance anode) de 65.6K (47K+18.6K)
 avec 400v de ht on a I= 400 / 65.6K= 0.006A que l'on reporte sur les ordonnées (point vert)



Mais j'ai l'impression que tu voulais faire ça: droite verte.

HT: 270V, Ra: 47K donc Ia: 5,7mA



Et c'est là ou je ne suis pas sur mais si tu mets le condo entre ces deux R, tu auras alors le cas de la droite verte.

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 24 Oct - 12:57 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

2- tu as une Ra (résistance anode) de 65.6K (47K+18.6K)
 avec 400v de ht on a I= 400 / 65.6K= 0.006A que l'on reporte sur les ordonnées (point vert)

La Ra (résistance anode) de 65.6K tu l'as trouvé où, Question sur les datas de la 12au7a elle fait 7.7k. Wink

http://www.r-type.org/pdfs/12au7a.pdf

Franz.
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Dim 24 Oct - 17:29 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Euh, non Ra, c'est la somme des résistances que tu mets avant l'anode de la valve.
C'est la resistance de charge. Et pour une valve de puissance tu as, dans le cas d'un transfo, une résistance de la valeur de ton transfo (8k, 5k etc...)

C'est pour cela que je ne comprend pas pourquoi tu as 2 résistances en séries.
Mais ça c'est pas forcément faux.

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Mar 26 Oct - 20:38 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

vince HH a écrit:

C'est pour cela que je ne comprend pas pourquoi tu as 2 résistances en séries.
Mais ça c'est pas forcément faux.

Vincent
Ce n'est pas compliqué la R de 47K remplace le transf de sortie, si tu veux 90v ou 125v sur la plaque de la triode et que ta 400v en sortie de l'alim il te faut une R de valeur X pour faire chuter la tension avant d'attaquer la R de charge de la triode, tu dois savoir quand audio la R de charge doit faire trois fois la valeur de RI de la triode sauf avec la 12au7, il lui faut 47K ou 100K, le plus souvent elle est utilisée avec la 47K. hats off

Franz.
Revenir en haut
Gatto Murr
*Membre *
*Membre *

Hors ligne

Inscrit le: 02 Oct 2009
Messages: 856
Localisation: Italie
Prénom: Piero
Langue 1: it
Langue 2: en
Langue 3: fr
Langue 4: de

MessagePosté le: Mar 26 Oct - 22:49 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

807SE a écrit:
...il te faut une R de valeur X pour faire chuter la tension avant d'attaquer la R de charge de la triode...


... un condensateur a été oublié dans le schemà...

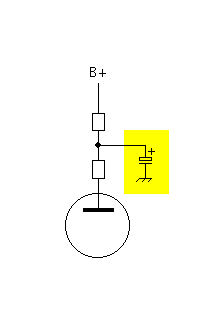

Sans quoi la Ra (résistance de charge anodique de la lampe) sera 65,6k, comme dit Vincent.

---
Piero
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 27 Oct - 11:08 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

C´est aussi ce qu´il me semblait mais je n´etait pas sure de moi.

Si tu mets 2 R en serie sans les decoupler alors pour la valve c´est la meme R de la valeur de la somme des deux.

Par contre, le fait d´augmenter la valeur de la resistance de charge n´est pas forcement mauvais.


Si tu veux essayer, entre les deux R, tu n´as pas besoin d´une capa de forte valeur, de 6 à 10uF devrait suffir mais il faut qu´elle soit de bonne qualité car c´est de la que ta valve va prendre le courant.

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
807SE
*Membre *
*Membre *

Hors ligne

Inscrit le: 23 Avr 2010
Messages: 480
Localisation: moselle
Prénom: François
Langue 1: fr

MessagePosté le: Dim 7 Nov - 18:53 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Ok pour l'info, Wink après réflexion je vais mettre le phono et le pré-ligne dans le même coffret, ça me fera gagner de la place.
Le schéma du pré-ligne:



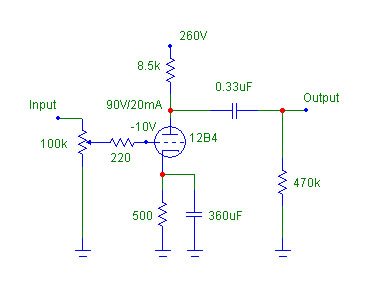

Voilà je veux accoupler le phono avec ce pré-ligne.
Question 1: quelle valeur pour le condo tampon pour alimenter le pré-ligne à partir de l'alim du phono. Question
Question 2: quelle valeur pour le potar entre le phono et le pré-ligne. Question

PS: je viens de constater qu'il me faut 260V pour le pré-ligne et que je n'ai que 180V en sortie de l'alim du phono Sad il faut que je regarde la tension en sortie de la EZ80 pour calculer les R de filtrage dans l'alim.

Franz.
Revenir en haut
vince HH
*
*

Hors ligne

Inscrit le: 18 Fév 2009
Messages: 853
Localisation: Hambourg
Prénom: Vincent
Langue 1: fr
Langue 2: en
Langue 3: de

MessagePosté le: Mer 10 Nov - 19:06 (2010)    Sujet du message: Préampli mono triode. Répondre en citant

Tu peux faire une simul avec le duncan amp tools.
Tu pourras voir si ton alim est stable aussi.

http://www.duncanamps.com/index.htm

Vincent
_________________
Vincent
Revenir en haut
Visiter le site web du posteur
